Как я чуть не выкинул 150к на ветер или история установки приточной вентиляции в квартире



Содержание

Пример реализации небольшого проекта по созданию системы вентиляции и кондиционирования в квартире

На данной страничке мы попытались кратко изложить на примере одного из наших объектов порядок работы и взаимодействия подразделений «Проект Климат» с клиентом.

  • квартира в 166 м2 в одном из самых престижных комплексов столицы
  • имеются центральные коммуникации от мультизональной системы кондиционирования Mitsubishi Electric, установленной на этапе строительства
  • требуется создание системы, позволяющей обеспечить контроль качества (очистка и подача свежего) воздуха и его температуры

Подготовительный этап: проектирование

Немного неправильно: создание проекта вентиляции и кондиционирования в квартире — это тоже промежуточный результат достаточно кропотливой работы, которой предшествует:

  • получение технического задания (или хотя бы приближённого видения) от клиента о функционале будущей системы
  • получение технической документации объекта, на котором нам придётся проводить работы для учёта ограничений и требований
  • неоднократные выезды на объект менеджера объекта, проектировщиков, специалистов монтажного отдела
  • расчёт параметров воздушной среды
  • подбор оборудования, удовлетворяющего по техническим, функциональным и стоимостным характеристикам

Каждый этап — это время и совместные усилия по поиску оптимального решения. Ведь создаваемая система должна прослужить даже не десяток лет! И вот уже на выходе — готовый проект, реализация которого приведёт к желаемому результату, а именно: созданию функциональной, экономичной, долговечной и технически грамотной инженерной системы.

Действующее членство в СРО (с допусками на проектирование и монтажные работы на объектах капитального строительства), а также профессиональный подход к делу обязывают взвешенно подходить к решению задачи: в рамках работ по проектированию разрабатываются следующие разделы:

Решаемая задачаПример раздела
Итоговый проект с увязкой всех элементов системы друг относительно друга Проект вентиляции и кондиционирования квартиры
Индивидуально под объект созданные и заказанные на производстве адаптеры также отображаются в привязке на плане квартиры для учёта их габаритов и местоположения строителями при проведении отделочных работ Проект привязки адаптеров

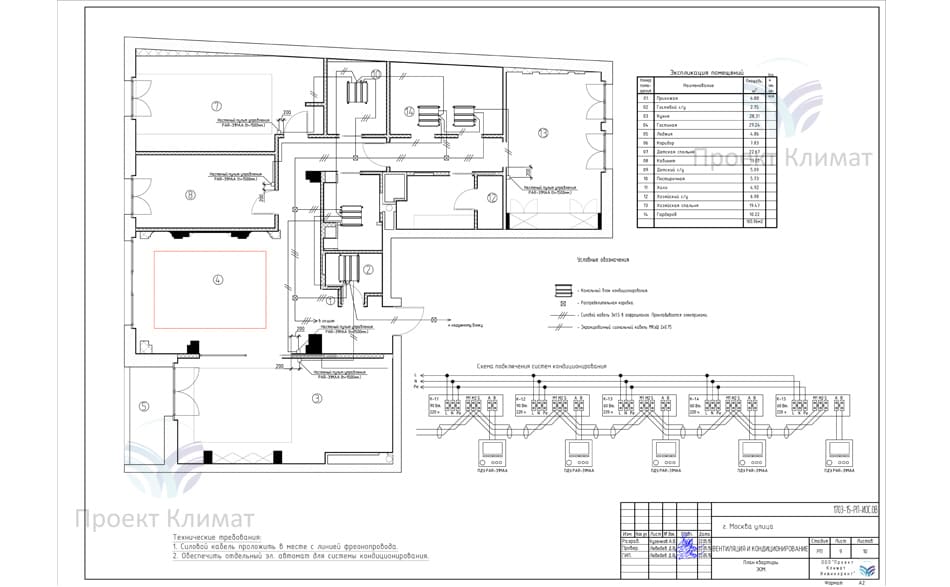

Электрическая схема разводки с указанием сечения, источника и потребителя. Позволяет интегрировать электрическую часть в общую систему, а также фиксирует местоположение элементов управления и электронных датчиков системы Схема электрического подключения оборудования и пультов управления
Схема монтажа фреонового контура под канальные кондиционеры. Также увязываются с существующими и монтируемыми инженерными коммуникациями в квартире Схема прокладки фреонового контура кондиционеров

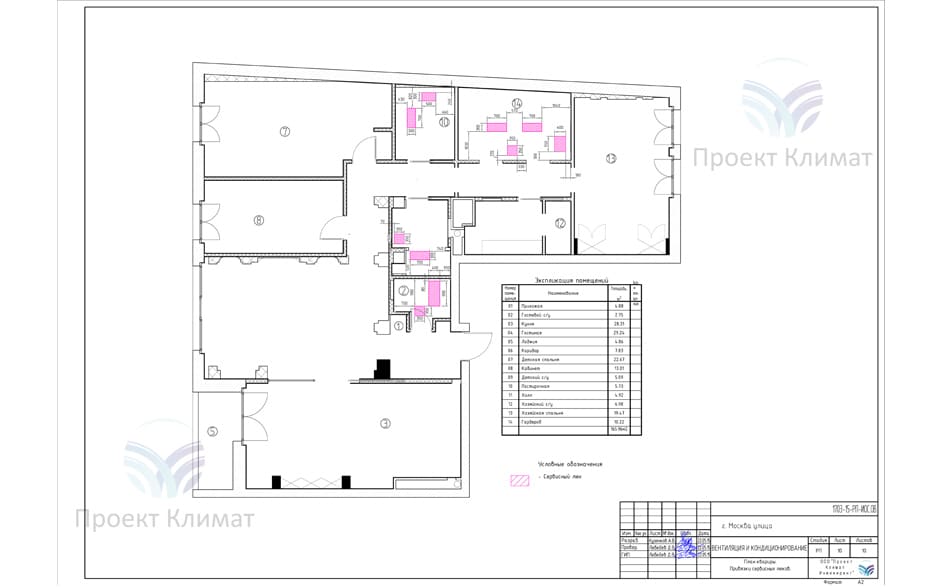

Для строителей и дизайнеров: места сервисных люков для проведения периодического обслуживания кондиционеров и вентиляции. Вечная борьба между функционалом и красотой: не любят их ни дизайнеры, ни заказчики. Но они нужны Схема расположения сервисных люков для обслуживания кондиционеров и вентиляции

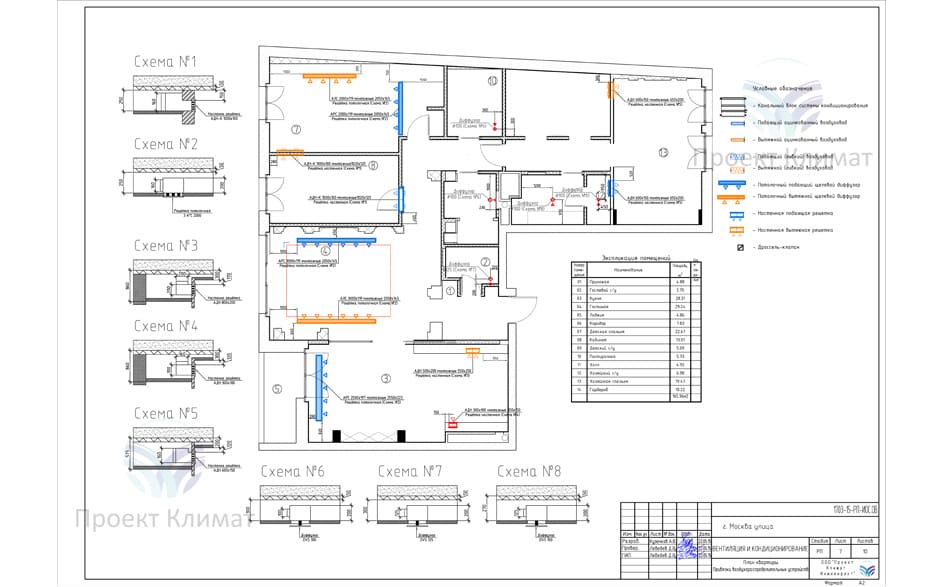

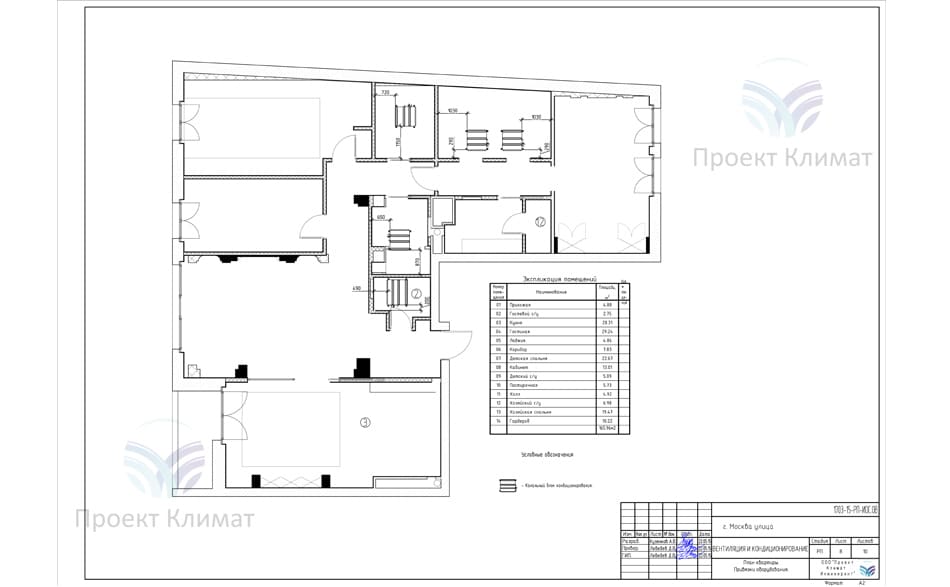

Схема привязки внутренних блоков канальных сплит-систем. Создаётся отдельно, т.к. это одни из самых габаритных элементов Привязка кондиционеров

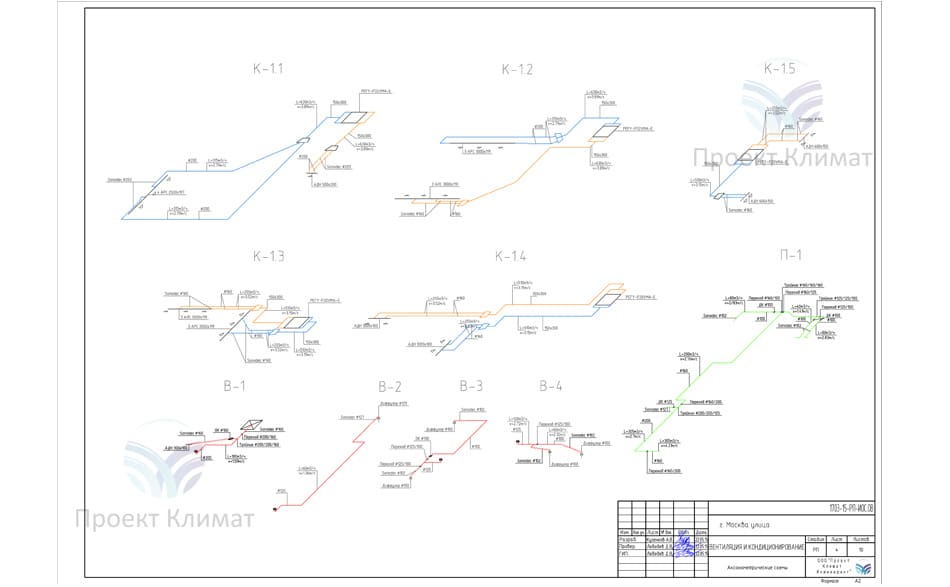

Аксонометрическая проекция инженерных сетей показывает их зависимость и протяжённость коммуникаций Аксонометрия

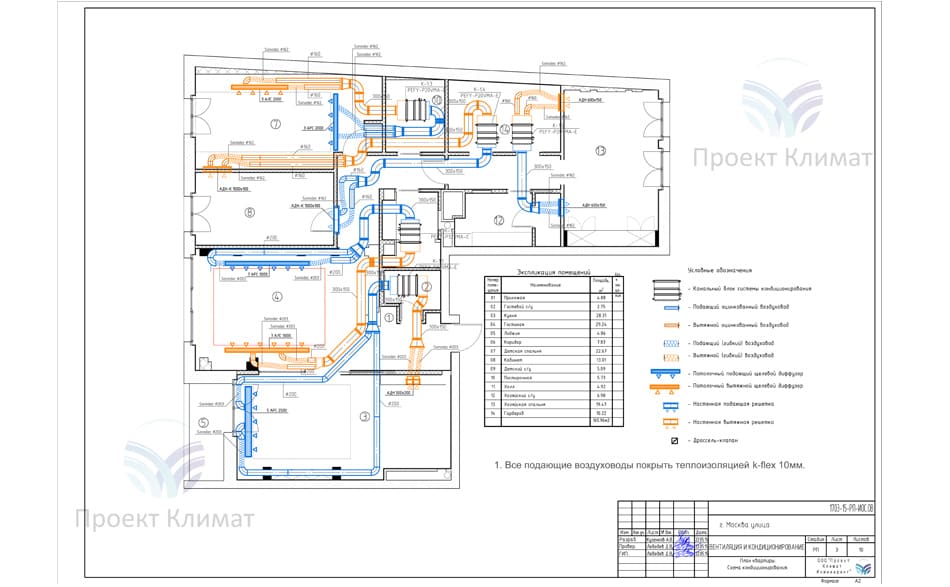

Отдельно выделяется проект кондиционирования Проект кондиционирования квартиры

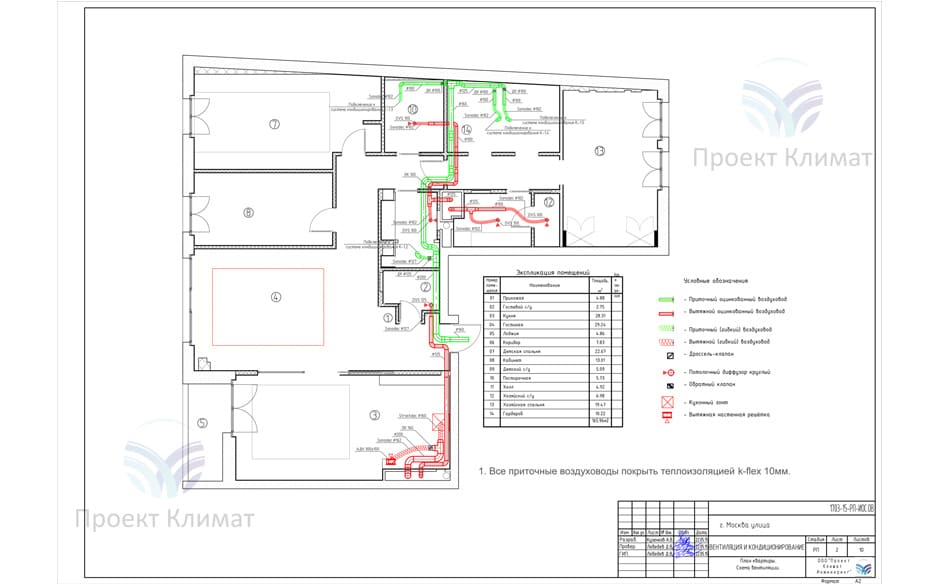

Равно как и блок по вентиляции Проект вентиляции квартиры

И это лишь малая часть той детализации, которая находит отражение на бумаге. Всё создаётся для того, чтобы созданное нашими проектировщиками было понятно не только нашим же монтажникам, но и строителям на объекте, согласовывалось с дизайнерскими решениями, не вступало в противоречие с воздаваемыми элементами конструкции и инженерии. Скрупулёзный подход на подготовительном этапе позволяет избежать любых не стыковок, ошибок и переделок как по нашей вине, так и по вине строителей. В итоге — выходим на заявленные сроки, параметры и стоимость!

Выход на объект. Монтаж

Первый этап монтажа вентиляции и кондиционирования

Первый этап наступает после подписания договора, внесения клиентом предоплаты и частичной комплектации объекта. Мы завозим расходные материалы, оборудование, инструмент. Проводится размещение на производстве оригинальных (под конкретный проект) фасонных изделий.

Несколько фотографий представлено ниже. Мало чего интересного: серые стены, воздуховоды, кабели питания, дренаж, фреоновые контуры, а также кондиционеры и элементы вентиляции. Но ошибка на данном этапе чревата. страшное дело. исправлениями после запуска системы. А это может подразумевать частичный демонтаж потолка и стен. При условии, что ремонт (дорогой ремонт, длившийся не один месяц) только что окончен. Совет один: работайте с профессионалами — это не только качественно и в срок, но и куда как дешевле!

ОписаниеФотография с объекта

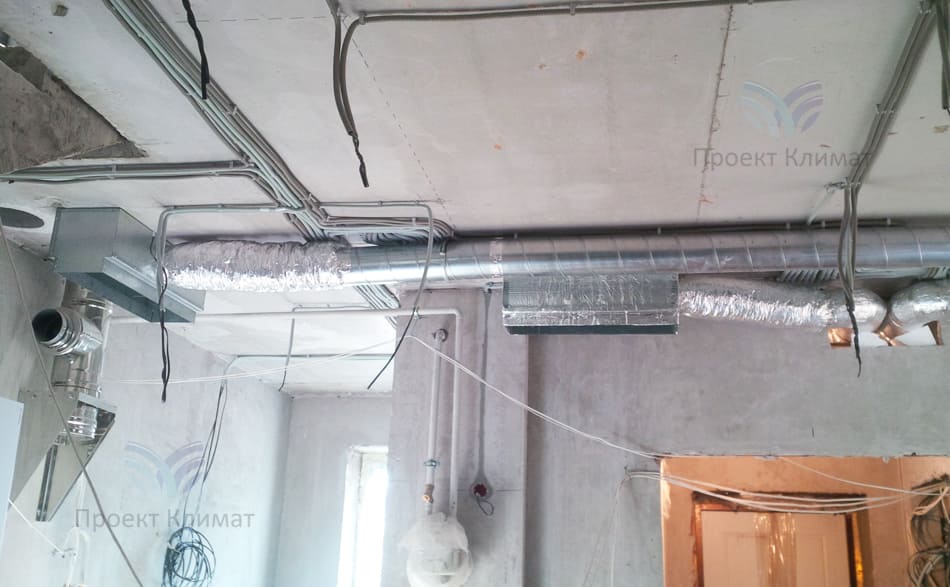

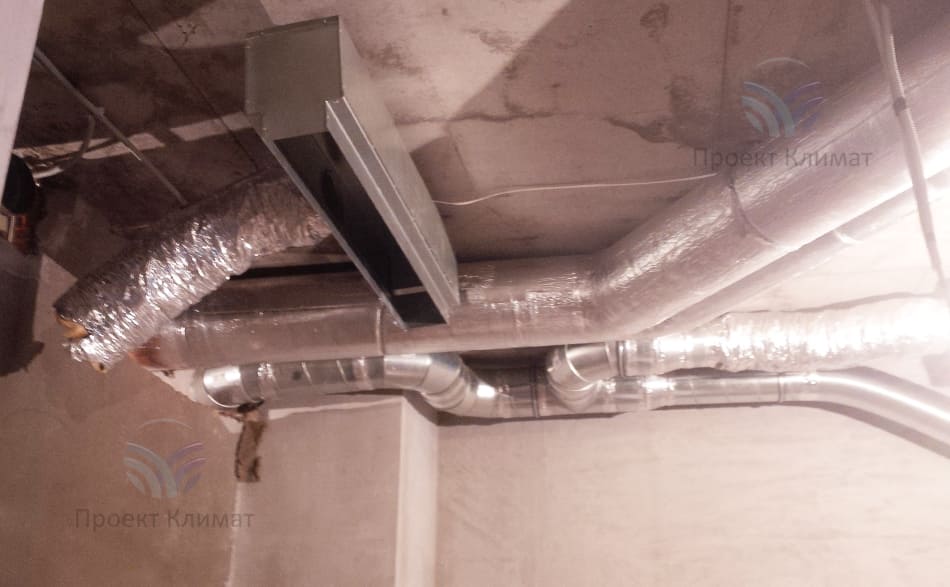

Воздуховоды систем кондиционирования и вентиляции, гибкие вставки, адаптеры под решётки, кабели питания и управления Часть системы вентиляции с диффузорами, закреплёнными на стене и подведёнными к ним гибким отводам от жёстких воздуховодов круглого сечения

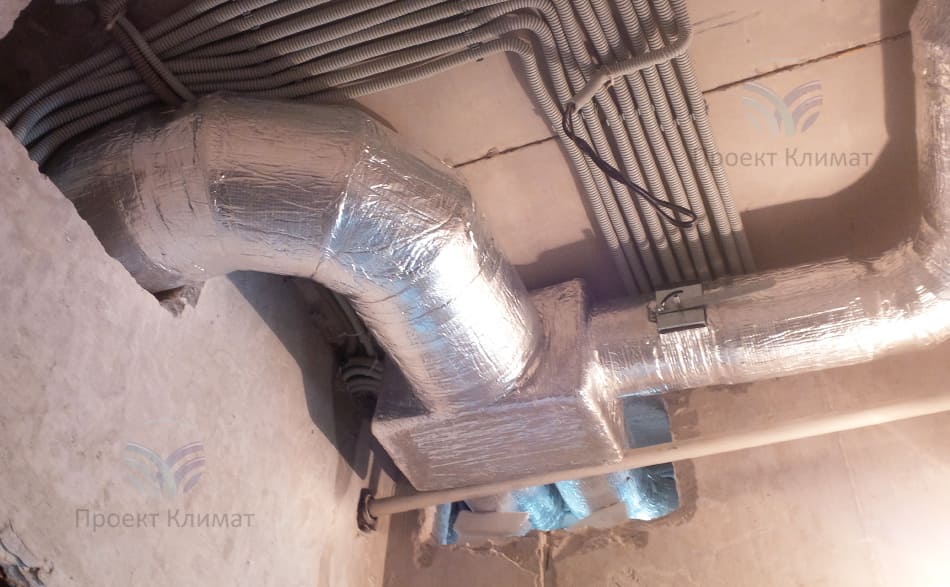

Элементы системы вентиляции, оклеенные тепловой изоляцией для предотвращения образования конденсата и дополнительного снижения уровня звукового давления при работе Элементы вентиляции в квартире: ничего интересного, пока что. Этап ремонта, серые стены. Главное - надёжность системы, ведь работать ей больше десятка лет!

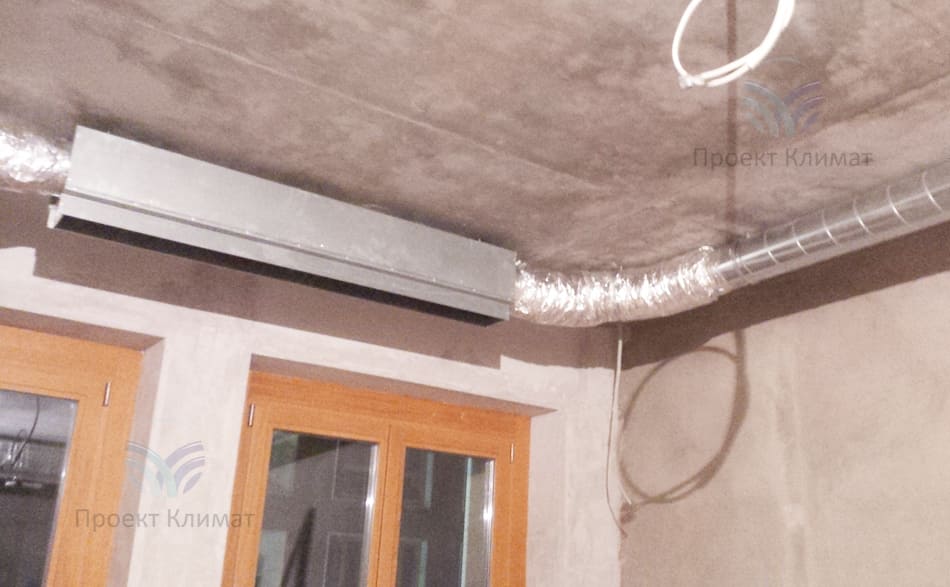

Адаптер под решётку. Габариты, сечение воздуховодов — всё подобрано на основании проведённых расчётов: нигде не должно при запуске засвистеть, зашуметь или наоборот выдать какие-то минимальные объёмы воздуха Диффузор системы вентиляции. В дальнейшем, при проведении второго этапа работ сами воздуховоды будут скрыты под чистовым потолком, а щелевое отверстие будет скрыто декоративной решёткой
На своём протяжении коммуникации пересекаются, разделяются потоки, которые отсекаются клапанами с электроприводом, воздуховоды проходят стены. У наших монтажников кропотливая и ответственная работа Небольшой элемент вентиляции с разведением воздуховодов по различным помещениям и регулировочным клапаном с электрическим приводом для дистанционного управления потоком

Второй этап монтажа вентиляции и кондиционирования

Второй этап — это сплошной позитив: канальные блоки, позиционеры, приточные установки, датчики давления и влажности, система управления — всё изначально вроде бы разрозненное и неприглядное начинает работать как единый механизм. Монтируются декоративные решётки, пульты управления, датчики температуры. Проводится наладка всей системы по расходу воздуха с целью оптимальной скорости потока и избежания сквозняков. В общем — чистовая тонкая настройка.

ОписаниеФотография с объекта

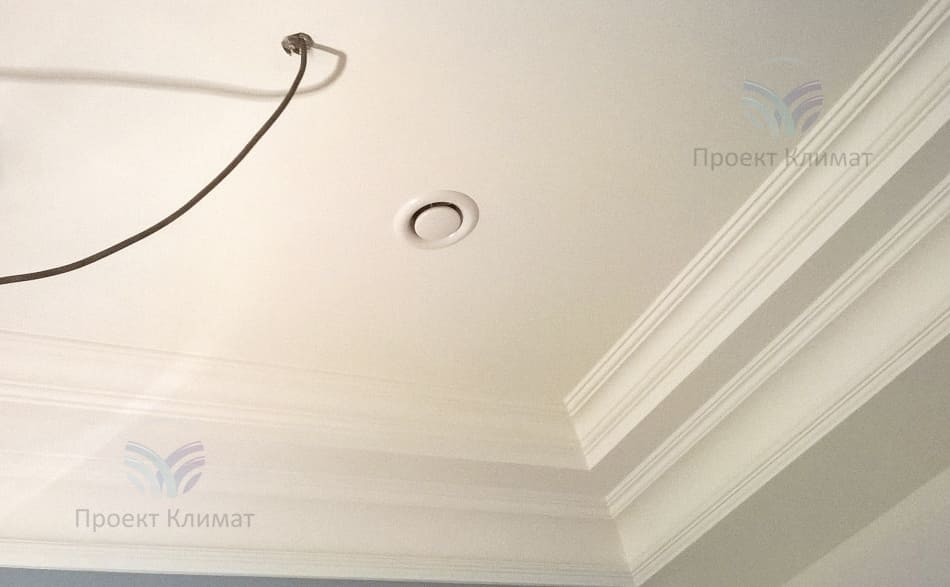

Потолочный круглый диффузор смонтирован в ранее выставленный адаптер квадратного сечения Элементы вентиляции в интерьере смотрятся эстетично, незаметно

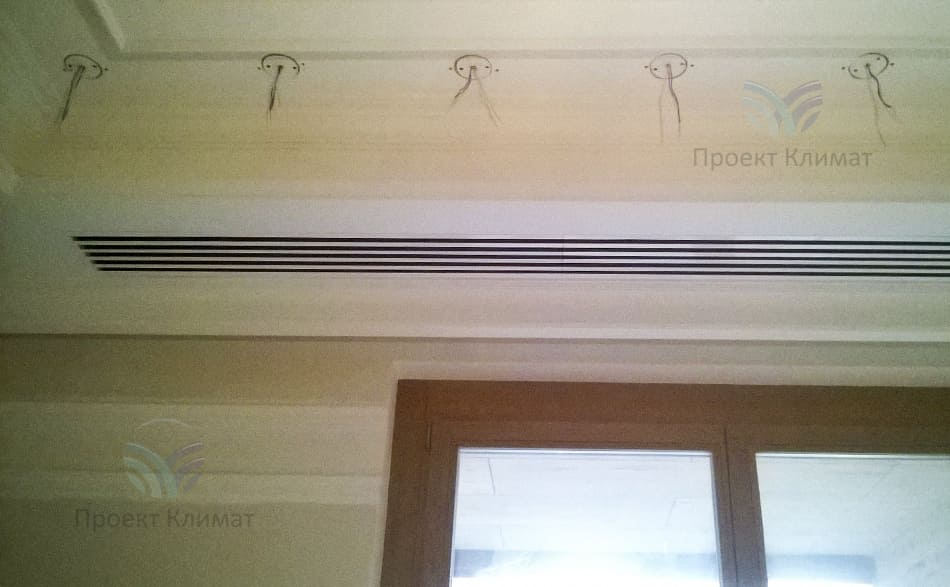

Декоративная щелевая решётка. Смонтирована на адаптер. Габариты учитывают необходимость минимальной скорости воздуха из-за близости располагаемых впоследствии штор Решётка раздачи воздуха из сплит-системы над окном. Сами решётки различны по форме и во многом их габариты определяются параметрами воздуха (скоростью, объёмом подачи и т.п.). Естественно, их вид согласовывается с заказчиком и на выходе получаем некий компромисс между технически идеальным вариантом и дизайнерским
Небольшая решётка системы вентиляции в гардеробной Канальное кондиционирование квартир становится всё более распространённым благодаря возможности создания скрытых и бесшумных систем. Правда, позаботиться об этом необходимо на этапе проведения ремонта в квартире

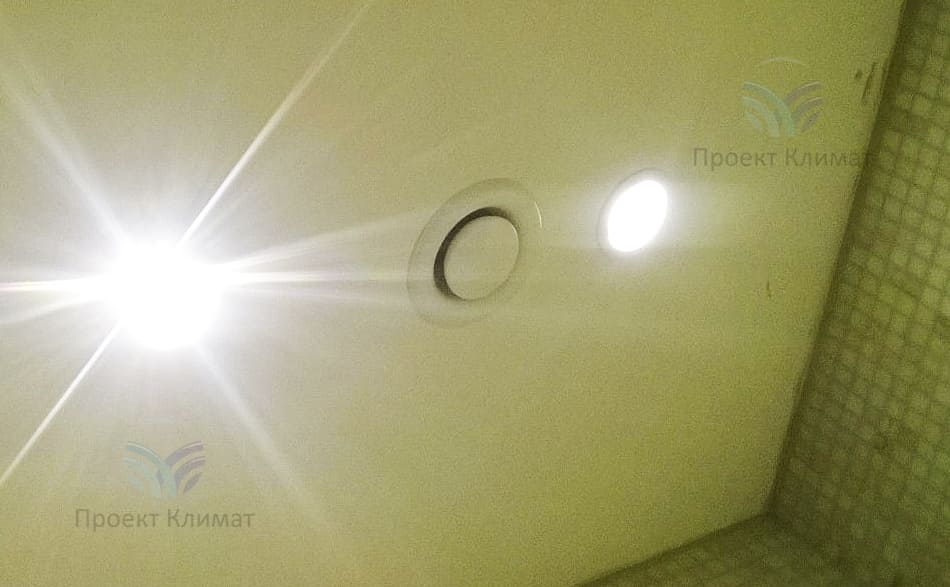

Ещё один диффузор. Это на фотографии все эти элементы видны: попросту фокусировка, центральный элемент «картины». По факту они незаметны и все идеально вписываются в интерьер Круглый диффузор системы вентиляции и кондиционирования

Подключение вакуумных насосов к системе. Проводится также сбор фреоновой смеси из контура обратно в компрессор мультизональной системы

Система выводится на различные режимы работы, проверяется её работоспособность и соответствие заданным параметрам по обмену воздуха, способности охладить или обогреть помещение.

Внешние блоки на данном объекте — это VRF Mitsubishi Electric. Как уже писалось, центральная система кондиционирования была смонтирована на этапе строительства дома. Коммуникации, выделяемые на каждую квартиру, заведены внутрь помещения. Наша задача заключалась в грамотном присоединении к ним и запуске мультизональной системы. Что и было сделано.

Постановка на гарантийное и сервисное обслуживание

После подписания акта выполненных работ и получения остатка денежных средств наша миссия не заканчивается.

Система требует проведения периодического обслуживания. Своевременная чистка фильтров, нагревательных секций, охладителей, лопаток вентиляторов — всё это не только позволяет сохранить высокую эффективность работы и минимизировать расходы на работу, но и продлевает срок службы, резко снижая вероятность выхода из строя и необходимость проведения дорогостоящего ремонта.

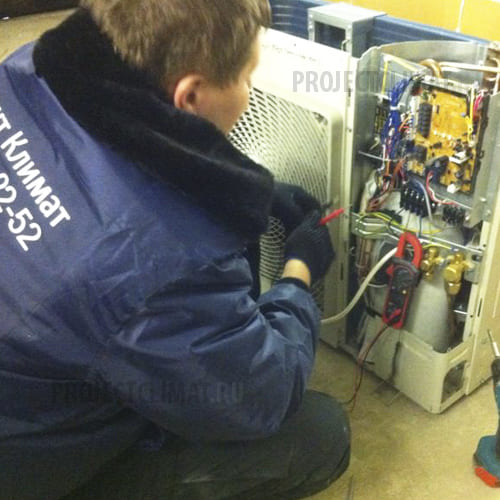

Ремонт кондиционера Daikin в сервисном центре Проект Климат

Мы предлагаем нашим клиентам исключительно выгодные цены на работы по сервисному обслуживанию кондиционеров и вентиляции, готовы под каждый подобный объект разработать свой регламент исходя из вида оборудования, а также предполагаемой интенсивности его использования. Что VRF, что система вентиляции, смонтированные на объекте более чем надёжные. Но, случись непредвиденное, знайте, что инженера нашего сервисного центра готовы выехать к вам в кратчайшие сроки для восстановления работоспособности и ремонта. Мало кто из компаний располагает собственной материально-технической базой подобного уровня и штатными инженерами, которые готовы провести сложные работы по ремонту.

Понимание того, насколько это важно приходит позже: системы кондиционирования и вентиляции выходят из строя, как правило, летом, как раз тогда, когда они так нужны и необходимы. Работая с нами, вы передаёте инженерную начинку вашей квартиры или дома в надёжные руки.

Как я чуть не выкинул 150к на ветер или история установки приточной вентиляции в квартире

Как я пришел к покупке приточной вентиляции для квартиры с готовым ремонтом. Как купил ее за 150к и чуть не потратил деньги зря. Статья будет полезна тем, кто планирует купить очиститель воздуха, бризер или приточку.

Проблемы

Проблема №1. Уровень углекислого газа CO2 влияет на мою продуктивность. В квартире у меня пластиковые окна, поэтому при закрытых окнах уровень CO2 повышается до непродуктивного за 2ч. Открывать окна — дует, холодно и шумно, нужно было решение лучше.

Проблема №2. В Москве грязный воздух: это негативно влияет на здоровье. Я нахожусь дома как минимум 10ч в сутки. Поэтому воздух в квартире нужно очищать.

Анализ проблемы

Вот вы купили бризер или очиститель воздуха. Как понять, что он работает и чистит воздух? Без измерительного прибора — никак.

Перед тем как решать проблему надо научиться ее измерять.

Метрики

Я решил найти прибор для измерения CO2 и загрязнения воздуха.

  1. PM10 — содержание частиц размером 10мкм.
  2. HCHO — формальдегид, выделяется, например, мебелью. — летучие органические вещества, содержатся, например, в выхлопных газах.

Редкие метрики — NOx, SO2, CO — не рассматриваем, так как приборы для их измерения не массовые.

Далее рассматриваем только PM2.5 и CO2.

У CO2 рекомендуемый уровень внутри помещения это 500-800 ppm, типичный уличный уровень — 400-500 ppm.

С PM2.5 сложнее. В Австралии по закону среднегодовая концентрация должна быть не более 8 мкг/м3. В Европе — не более 25 мкг/м3. В США — не более 12 мкг/м3. Значит ли это, что значения меньше порога безопасны? Нет. Каждые 10 мкг/м3 концентрации PM2.5 увеличивают на 36% риск рака легких. Единственно безопасный уровень — 0 мкг/м3. Подробнее про вред здоровью читайте в этой статье.

Я выставил себе целевые значения метрик CO2 — 700 ppm, PM2.5 — 8 мкг/м3.

В отзывах иногда пишут, что понижение уровня PM2.5 расслабляет имунитет, но я не нашел этому научных подтверждений.

Приборы для измерения

Я купил Air Quality Pollution Monitor за $130 для измерения. Но он все время показывал нулевой уровень PM2.5. Я не разобрался как правильно его откалибровать.

Поэтому я купил отдельный прибор AirVisual Pro за $270 для подсчета PM2.5. По итогам года использования я им полностью доволен.

Большое число на зеленом фоне слева (13) это уровень US AQI. В данном приборе это просто другая шкала для PM2.5. Маленькое число на черном фоне слева (3) — концентрация PM2.5. Справа — уровень углекислого газа (982).

Фото приборов я делал в одно время. Видно, что AirVisual Pro детектит PM2.5, а первый прибор — нет.

В AirVisual Pro используется лазер для расчета PM2.5. Через устройство идет постоянный поток воздуха благодаря вентилятору внутри. Лазер испускает луч через поток воздуха. Луч отражается от взвешенных частиц в воздухе. До фотометра доходит только та часть излучения лазера, которая отразилась от частиц. Таким образом прибор рассчитывает сколько взвешенных было в потоке воздуха. Такой механизм способен обнаруживать частицы от 0.3 мкм до 2.5 мкм. Итоговые значения калибруются относительно температуры и влажности.

Для подсчета CO2 используется инфракрасная лампа. Принцип схожий: лампа излучает инфракрасный свет в поток воздуха. Частицы углекислого газа поглощают его, поэтому до детектора итогового излучения доходит не весь свет. По доле дошедшего света рассчитывается содержание углекислого газа.

Подробнее про устройство AirVisual Pro написано тут.

Измеряем воздух

С CO2 все легко: закрываем окна, ложимся с женой спать и через пару часов уровень углекислого газа повышается с 600 до 1200 ppm. Я просыпаюсь при уровне ~1300ppm. С приоткрытыми окнами — холодно, шумно и ~600ppm.

Добровольцы с приборами AirVisual Pro делятся данными по PM2.5. Эти данные собраны на карте тут, и еще есть такая карта. Типичный уровень PM2.5 в моем районе это 12 мкг/м3 или 50 US AQI. По выходным часто бывают всплески уровня PM2.5 до 20-30 мкг/м3 — скорее всего это выбросы предприятий.

Внутри моей квартиры уровень PM2.5 на 10-20% ниже, чем на улице в то же время. Почему? Не знаю, может быть погрешность прибора.

  • Когда мы с женой выбирали квартиру, то ходили с прибором. Если вам важна экология — это объективный способ ее измерить. В статьях «10 самых чистых районов города» часто булшит.
  • При включении увлажнителя заметили, что показания PM2.5 резко растут. Оказалось, в ультразвуковые увлажнители стоит заливать только дистилированную воду. Иначе увлажнитель будет выбрасывать в воздух примеси из воды. Это вредно для здоровья, поэтому ультразвуковой увлажнитель мы больше не используем.
  • Когда мы гладим одежду — уровень PM2.5 вырастает. Есть исследование на эту тему. Что с этим делать — непонятно, зато знаем что процедура вредная для здоровья :)

Я понял, что проблемы в моем районе и моей квартире точно есть. Воздух грязный и CO2 быстро копится.

Варианты решений

Простые решения

Есть ограничители открывания окон: дуло бы меньше, и CO2 был бы в норме. Но не чистят воздух.

Читать статью  Приточная вентиляция в квартире и доме: преимущества, виды и варианты обустройства

Есть приточные клапаны. С их помощью можно контролировать поток воздуха и подогревать его. Но тоже не чистят воздух.

Оба варианта отмел, так как мне нужно очищать воздух от вредных частиц.

Очиститель воздуха

Типичный очиститель воздуха стоит 10к руб. Устройство ставится внутри комнаты и чистит воздух вокруг себя. Например, вот очиститель от Xiaomi за 8к.

Очиститель не решит проблему с CO2, но его можно поставить вместе с приточным клапаном с подогревом. Казалось бы, идеальный вариант, но в отзывах пишут про два недостатка:

  1. дешевые очистители шумные, спать можно только с дорогим очистителем. Цена такого очистителя сравнима с ценой бризера или даже приточки. Например, есть мощный очиститель от IQAir за 100к руб.
  2. очиститель это локальное решение проблемы. Он чистит воздух только вокруг себя, и может не успевать очищать поступающий с улицы воздух.

Но зачем впускать грязный воздух, а потом пытаться отфильтровать его? Часть воздуха всегда будет неотфильтрована. Почему бы не поставить фильтры из очистителя в приточный клапан?

Тогда я и узнал про бризеры.

  1. Если вы снимаете квартиру или не можете делать отверстие для бризера/приточки в стене.
  2. Если вам нужна не 95%, а близкая к 100% эффективность очистки. Может быть полезным в больницах. Судя по моим замерам офисных приточек — на практике они не дают 100% степень очистки. Возможно, из-за щелей в корпусах. Тогда в дополнение к приточке или бризеру ставим очиститель. За счет рециркуляции воздуха он может увеличить эффективность очистки.
  3. Если крупный источник загрязнения находится внутри помещения. Например, в магазине мы хотим быстро избавляться от вирусов, которые приносят болеющие покупатели. Приточка с этим поможет при хорошей вытяжке. А с очистителем будет еще лучше.
  4. Если бюджет ограничен 10-20к руб. За эти деньги бризер или приточку с HEPA фильтром я еще не видел.

Бризер

Бризер это устройство, которое вешается на стену внутри помещения. При монтаже бризера в стене бурится отверстие, через которое он забирает воздух с улицы. Типичный бризер подогревает и очищает поступающий воздух.

Я рассматривал следующие бризеры:

Тион. По Яндекс.Маркету самый популярный среди бризеров это Тион. У него есть модели O2, 3S и Lite.

В самой продвинутой модели Тион 3S есть HEPA фильтр E11, G4 фильтр и угольный фильтр AK-XL от газов и запахов. Именно HEPA фильтры задерживают PM2.5 частицы. Дальше в статье я подробнее расскажу про фильтры.

Ballu Air Master 2. У этого бризера внутри тоже есть HEPA и угольный фильтры. По числу скоростей, мощности и фильтрам аппарат выигрывает у Тиона.

LufterJET Helix. Про этот бризер в отзывах писали, что он очень тихий. Но в нем нет HEPA фильтра, поэтому его не рассматриваем.

Xiaomi Mi Air Purifier MJXFJ-300-G1. В этом бризере есть HEPA фильтр. По параметрам и отзывам он довольно тихий.

Краткий обзор всех этих бризеров есть здесь.

По отзывам и обзорам я остановился на бризере Tion 3S. Но меня смущало большое кол-во негативных отзывов о его шуме. Про бризеры других производителей отзывы были аналогичные. Кажется, дело здесь не в конкретной модели, а в самом классе бризеров.

Я послушал бризер Tion 3S в роликах на YouTube и съездил послушать его вживую. Он показался мне слишком шумным.

Я взял характеристики Tion 3S Standard из этого документа. Там указаны уровни громкости при фоновом уровне шума 18.5 дб. В моей квартире фоновый уровень это 31 дб. Я перенес их уровни шума на свой фоновый уровень простым вычитанием. Важно: так делать не совсем корретно, поэтому все числа ниже стоит считать моим личным мнением. Буду рад, если кто пересчитает точнее или Тион предоставит точные числа.

СкоростьВоздухообмен, м3/чШум, дб
выключено, окна закрыты31
13032
24536
36042
47548
59053
614060

Также я нашел замеры уровня шума от более старой модели Тион О2 тут:

СкоростьВоздухообмен, м3/чШум, дб
выключено, окна закрыты30
13033
26038
37543
412050

В итоге я установил приточную вентиляцию, а не бризер. Моя приточка выдает около 100 м3/ч и 37 дб при фоновом уровне шума 31 дб, поддерживая 700 ppm CO2. В комнате 18 м2 находится двое людей. Судя по таблицам выше и отзывам в интернете Тион надо ставить на 3-5 скорость для такого же результата. А это больше 40дб.

Возможно, я бы и привык к этому уровню шума бризера. Числа в таблицах выше примерные, в моих условиях они бы отличались. Поэтому я бы не доверял им слепо. Вероятно, сейчас я бы рискнул и поставил Тион вместе с этим шумоглушителем.

Возможно, как другой вариант, сейчас я бы попробовал прицельно поискать бризеры тише Тиона.

Из-за шума я отбросил вариант с бризерами и стал искать другие варианты.

Приточная вентиляция

Я знал, что самое тихое решение — это поставить полноценную приточную вентиляцию. Классическая приточка это сотни тысяч на оборудование и воздухопроводы по всей квартире с переделкой ремонта. У меня квартира с готовым ремонтом, поэтому такой вариант я сразу отбросил.

И тут я зачитался форумом ixbt по приточной вентиляции. Оказалось, что есть варианты установки приточки в квартиру с готовым ремонтом, если обеспечивать вентиляцией только 1-2 комнаты, а не всю квартиру.

На внешней стене

Самый популярный вариант монтажа приточки на готовый ремонт — приточная установка вешается на внешней стене дома.

Суть работы — такая же как и у бризера. Главное отличие — вентиляционная установка находится не в жилой комнате. Благодаря этому шум удается понизить, но не сильно: основной шум передается через отверстие в комнату.

Со стороны улицы это обычно выглядит так:

Установки вешают около окна для возможности смены фильтров без вызова альпинистов.

Мне понравилась идея, и я вызвал инженера одного из дилеров систем вентиляции. Он предложил монтировать около окна на внешней стене дома между комнатами. Благодаря этому можно было бы развести вентиляцию сразу на две комнаты. Я спрашивал, есть ли другие варианты, но он больше ничего не предложил. Меня смущали две вещи:

  1. незаконность размещения на стене дома огромной штуковины размером с два блока кондиционера и воздухопроводов от него. Чтобы это было законно — нужно согласовать размещение с управляющией компанией. Приточка штука шумная, а стояла бы она не так далеко от окна соседей. Я бы не удивился, если бы они попросили ее демонтировать из-за шума.
  2. хватит ли мощности прибора на две комнаты. Моей целью по CO2 был уровень 700 ppm. В комнате находится два человека: я и жена. Воспользуемся данными по CO2 отсюда: на человека нужно 80 м3/ч воздухообмена для этого, а на нас двоих 160 м3/ч. Поэтому я рассматривал приточку на 350 м3/ч: по 160 м3/ч на комнату. Инженер и консультанты подтверждали, что 350 м3/ч достаточно на две комнаты.

К счастью, я им не поверил:

  1. есть вариант размещения приточки на балконе, о котором мне не сказали. Он избавляет от проблем с незаконностью размещения и с шумом.
  2. да, приточка на 350 м3/ч будет тянуть две комнаты по 160 м3/ч, но на одной из максимальных скоростей. А основной шум идет через воздуховоды в комнаты. Если же монтировать приточку только на одну комнату — можно понизить скорость, и вентиляция будет значительо тише.

На балконе

Приточная установка размещается на стене балкона. Воздух она забирает с улицы через отверстие в стене балкона. В комнату воздух подается через отверстие между балконом и комнатой.

Именно такой вариант монтажа я и выбрал в итоге.

Шумоглушитель

На форуме ixbt я увидел, что некоторые ставят шумоглушители при монтаже на балконе. Это толстая труба длиной в 40-120 см. Она позволяет уменьшить шум от приточки на несколько децибелл. Меня впечатлило это видео. Также я ездил и слушал приточку с шумоглушителем и без. Было очевидно, что шумоглушитель нужен.

Шумоглушитель действует благодаря расположению внутри него сетки и специального звукопоглощающего материала. В результате вибрация и звуковые колебания от вентилятора значительно снижаются. Поэтому шум от работы приточки становится тише.

Итого мне стало понятно, что приточка будет тише бризера потому что:

  1. есть шумоглушитель
  2. установка размещается вне жилой комнаты
  3. приточки оснащают более мощными двигателями, а значит они могут работать на меньших скоростях и тише.

И я начал выбирать конкретную приточку. Но для начала кратко обсудим фильтры.

Фильтры

Обычно в бризеры, очистители воздуха и приточки ставят несколько фильтров друг за другом.

Предварительная очистка. Первым фильтром ставят фильтр предварительной очистки от крупной пыли — например, G4 или F7. Подробнее про классификацию фильтров тут.

HEPA фильтр. Он защищает от PM2.5 частиц. HEPA фильтр стоит дороже, чем предварительный фильтр, поэтому его берегут и ставят только после предварительного.

HEPA фильтры бывают разного класса: чаще всего в приточках, бризерах и очистителях используют класс фильтров E11 с 95% очисткой. Есть и более высокие классы очистки, например, H13 — 99.95% очистки. Почему редко используют максимальные классы очистки? Потому что они создают большее сопротивление воздуха, а значит прибору нужно больше мощности и шума для его преодоления.

У HEPA фильтров интересный принцип работы, подробнее тут.

Угольный адсорбционный фильтр. Также часто ставится угольный адсорбционный фильтр: он защищает от запахов, летучих органических соединений и др.

Фотокаталитический фильтр. В приточках популярны фотокаталитические фильтры для уничтожения запахов, вирусов, бактерий и летучих соединений. Фотокаталитический фильтр сам по себе бесполезен: для работы на него должна светить ультрафиолетовая лампа.

Но у фотокаталитических фильтров есть проблемы:

  1. они могут порождать вредные вещества в процессе своей работы: пероксиды, CO, формальдегиды, озон. Комментарий от Тион и немного информации. В некоторых исследованиях сообщается, что порождаемые вещества могут быть опаснее удаляемых фильтром веществ.
  2. в отличие от остальных фильтров — у фотокаталитических фильтров сильно падает эффективность на нормальных скоростях работы. Например, при 100 м3/ч они очищают только 10-30% веществ из воздуха.

Какие фильтры я выбрал. Мне важно, чтобы в приточке были как минимум предварительный, HEPA и угольный адсорбционный фильтры. Без предварительного фильтра — HEPA фильтр придется часто менять. Без HEPA фильтра я не избавлюсь от главного вреда здоровью — PM2.5 частиц. Без угольного адсорбционного фильтра не избавлюсь от вредных VOC. Также мне важно, чтобы в установке не было фотокаталитического фильтра.

Выбор приточки

Итак, я рассматривал следующие приточки:

  1. Ventmachine Satellite, ПВУ-350 ЕС, Колибри-500 ЕС, V-STAT FKO 4A. Цена: 110-170к руб. В них есть пылевой, фотокаталитический и угольный адсорбционный фильтры. HEPA фильтра нет, но есть фотокаталитический — не подходит по моим требованиям.
  2. Minibox Home 200, Home 350, E300, E650. Наиболее подходящей среди них мне показалась модель Home 350 на 350 м3/ч за 110к руб с фотокаталитическим и HEPA фильтрами. Но фотокаталитический можно заменить угольным адсорбционным фильтром. на 120 м3/ч за 19к руб. Низкая цена и интересная конструкция с шумоглушителем внутри помещения.
  3. Ряд систем без HEPA фильтра: Turkov Capsule 300 Mini, Salda VEKA 350 EC, Breezart 550 Lux. На тот момент я не знал, что можно поставить блок фильтров с HEPA фильтром отдельно от установки, поэтому все эти варианты не рассматривал.

Краткий обзор всех этих приточек есть здесь.

Из рассмотренных приточек единственной подходящей оказалась Minibox Home 350.

Minibox Home 350

Я выбрал приточку Minibox Home 350 для установки на балкон. Она выдает до 350 м3/ч и содержит три фильтра.

Первым фильтром стоит угольный фильтр от пыли ФВКас-III-Carb-290-230-30-Бкл/ОС0:

Фотокаталитический фильтр я заменил на угольный адсорбционный ФВП-Carb-290-230-25-Бкл-С, он идет вторым фильтром:

Последним фильтром идет HEPA фильтр ФВА-II-230-290-30-E11/К1/ОС0/У:

Дальше идет рассказ о том, как я ставил приточку Minibox Home 350, что с ней было не так и как я это обходил.

Монтаж системы

Я общался напрямую с производителем Minibox, не с дилерами. Демо-стенд компании Minibox не работает по выходным, но их менеджер по продажам согласился продемонстрировать мне работу вентиляции в выходной. Отличная клиенто-ориентированность!

Затем я внес 100% предоплату: 109к за саму систему, около 16к за шумоглушитель, анемостат и прочие необходимые штуки, 7к за фильтры и 17к за монтаж, всего 147к руб.

В целом, консультации и покупка прошли идеально.

Приехали монтажники и за 1 день пробурили два отверстия, собрали и установили полностью готовую вентиляционную систему. Работа была проделана на отличном уровне: мастера старались ничего не запачкать и не залить в квартире.

Прибор ест до 3.5 кВт, поэтому ему нужен отдельный автомат в щитке. Я отдельно вызвал электрика и протянул линию из щитка на балкон к прибору.

Шумоглушитель и воздуховод, заходящий с балкона в комнату:

Само оборудование на балконе и воздуховод от него на улицу:

Анемостат — круглый распределитель входного воздуха, и панель управления в комнате:

Решетка воздуховода на внешней стороне балкона:

Читать статью  Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Первый результат

Мы с женой стали намного лучше спать: стало свежо, температуру воздуха выставили комфортную нам. Уровень CO2 — 600-800 ppm.

Вентиляция довольно тихая: мы использовали ее на второй скорости, это 34 дб при фоновом уровне 31 дб.

Замеры шума от моей приточки на расстоянии 2м от нее с помощью приложения Шумомер:

СкоростьВоздухообмен, м3/чШум, дб
выключено, окна закрыты31
15332
210434
315337
420341
525345
630346
735248

Но меня настораживало, что уровень PM2.5 не упал в 0 после установки приточки. Измерительный прибор стоит в 2м от анемостата вентиляции, поэтому первая гипотеза — плохая вытяжка в санузле. Я решил исключить проблемы с плохой вытяжкой и измерил уровень PM2.5 прямо около анемостата. То есть измерил воздух, только что вышедший из вентиляции. Прибор показывал 21 мкг/м3.

При этом на улице в то же время прибор показывал 27 мкг/м3. Получается, вентиляция отфильтровывала только 22% PM2.5 частиц. Установленный внутри HEPA E11 фильтр должен задерживать 95% таких частиц.

Моя гипотеза была в том, что в корпусе может быть утечка воздуха мимо фильтра. Но я решил довериться компании Minibox. Они должны лучше знать, в чем там дело.

Пытаюсь добиться починки

Далее я пытался добиться починки системы со стороны производителя Minibox. Этот процесс продлился около 3 месяцев.

Сначала менеджер по продажам предположил, что их фильтр H11/E11 вообще не должен фильтровать pm2.5, а фильтруют их только H13. Конечно же, это не так.

Затем мне скинули спецификацию фильтров: там было обозначено, что все замеры эффективности фильтров делались при скорости воздушного потока 2м3/ч. Я же использую вентиляцию на 100 м3/ч, поэтому HEPA фильтр и не работает. Мне это сразу показалось странным: а как же другие приборы, а как же Тион, почему я не видел отзывов об этом ни на одно устройство, почему очистители воздуха с фильтрами того же класса демонстрируют 99% степень очистки. Чуть забегу вперед: этот же фильтр в итоге смог выдать 80% эффективности очистки на тех же 100 м3/ч. Но я не специалист и исследований на тему скорости на нашел, буду рад комментарию экспертов.

С одной стороны, это простительно компании, если раньше им не приходилось с таким сталкиваться. С другой стороны, как можно продавать устройства с HEPA фильтрами, не зная базовых вещей об этих фильтрах?

Мне предложили попробовать поставить H13 (99.95% эффективности) фильтр вместо E11 (95% эффективности). Идея казалось мне странной, но я решил попробовать.

Мне намекнули (мне так показалось), что фильтр H13 надо оплатить мне. Так как я не верил в их идею, я предложил оплату пост-фактум: оплачу фильтр только если он уберет pm2.5 в 0. Но меня попросили хотя бы оплатить доставку — 350 руб :) Напомню, что я заказал у них оборудования и услуг на 147к руб, из которых все три фильтра стоили 7к руб.

Ок, получил фильтр H13, оплатил доставку. Делаю замеры: 18 мкг/м3 на улице, 16 мкг/м3 у выхода анемостата, эффективность очистки pm2.5 11%. Новый фильтр не помог, зато не пришлось платить за него :) Я продолжил просить производителя решить вопрос.

Сначала мне рассказали, что проверили корпус, и нигде не может быть утечки воздуха.

Далее мне сообщили, что у них нигде не прописано, что они вообще должны защищать от этих частиц. И что у них не стояло задачи убирать pm2.5. Формально — да, но:

  1. я не нашел у них на сайте никаких обещаний по фильтрации воздуха. Кажется, если вообще ни один фильтр не будет работать, они смогут сказать, что этого и не обещали.
  2. если в устройстве есть HEPA фильтр, и об этом написано на сайте, то я ожидаю, что он будет работать.

После этого мне сообщили, что они заказали фильтры другого производителя для теста. Ок, жду. Месяц спустя мне сказали, что протестировали, но это не помогло добиться 99.9% эффективности. Сообщили, что меняют производителя фильтров, и будут улучшенные фильтры.

Я попросил у них улучшенный фильтр, пусть это будет и не 99.9% эффективности. Мне отказали, напомнив, что и так подарили мне H13 фильтр, и вообще они нигде не заявляли об очистке от pm2.5 частиц.

Также мне сообщили, что еще нужно оклеивать корпус — кажется, это говорит об утечке воздуха мимо фильтра.

Я строю следующую гипотезу:

  1. кажется, minibox не разобрался, почему HEPA фильтр не чистит воздух как положено
  2. кажется, minibox подтвердил, что есть утечка воздуха
  3. значит, проблема может быть не в HEPA фильтре. Воздух может идти мимо всех фильтров.
  4. значит, вообще вся очистка воздуха может не работать!

Я попытался донести гипотезу до Minibox, но безуспешно.

Для начала надо показать устройство блока фильтров моей вентиляции:

Мне предложили оклеить боковую и заднюю стенки уплотнителем. Но мне это показалось сомнительной идеей, потому что посередине блока фильтров огромная дыра. Даже если блок фильтров будет плотно прилегать сбоку и сзади, воздух все равно уйдет через центральную часть. Но я опять решил довериться производителю, все таки они в этом должны разбираться лучше. Сделал как они предложили, и дополнительно вставил толстый уплотнитель в центральную полость с одной из сторон. Оклеил все скотчем, иначе отваливалось при вставке блока внутрь.

Снова замерил pm2.5 — без изменений. Оклейка уплотнителем вообще не помогла.

По итогам 3 месяцев попыток починить очистку pm2.5 частиц — результата практически нет. Стало обидно, что я потратил около 150к руб на систему, которая практически не чистит воздух. Правда, с CO2 все круто, и сон стал лучше. Производитель в итоге ссылается на то, что не обещал очистку pm2.5 и отказывается помогать или возвращать деньги.

Чиню сам

Я не хотел сдаваться и решил разобраться сам, почему pm2.5 частицы не фильтруются. Вспомнил, как я отлавливаю баги в программах и применил схожий подход.

Производитель несколько раз ссылался на то, что проблема может быть в фильтре, заказывал новые фильтры, сообщал, что они собираются менять поставщика фильтров. Для начала надо понять, точно ли проблема в фильтре.

Берем фен и прибор для измерения pm2.5. Дуем феном в прибор — получаем 16 мкг/м3 pm2.5. Берем HEPA H13 фильтр. С одной стороны феном создаем поток воздуха в фильтр, плотно прижав его. С другой стороны фильтра измеряем прибором уровень pm2.5. Сразу получаем 0, эффективность очистки 100%! Правда, это на средней скорости, на максимальной — было хуже.

Повторяем с HEPA E11 фильтром — результат аналогичный. Выходит, что оба моих HEPA фильтра работают, а Minibox зря пытался заменить их.

Ок, HEPA фильтр работает. Но что, если фильтры перед ним создают загрязнение? Звучит маловероятно, но лучше исключить.

Повторяем эксперимент с феном, но теперь со всем блоком фильтров. Для этого заклеиваю все потенциальные места утечки воздуха, в том числе полость по центру. Результат аналогичный — около 0 мкг/м3 на выходе.

Значит, проблема вообще не связана с фильтрами.

HEPA фильтр стоит самым последним, потому что перед ним стоит более дешевый фильтр грубой очистки. Поменяем на время их местами: первым фильтром поставим HEPA. Если так оставить навсегда — придется часто менять дорогой HEPA фильтр. Но для эксперимента сойдет.

Запускаем вентиляцию вообще без фильтров — уровень pm2.5 равен 10 мкг/м3. Если HEPA фильтр стоит последним — 8 мкг/м3. Ставим HEPA фильтр первым — 5 мкг/м3. Воу! Получается, воздух действительно утекает и происходит это после первого фильтра. Также выходит, что утечка есть и до входа в первый фильтр, раз результат не 0 мкг/м3.

Полость посередине блока фильтров нужна не просто так: в нее входит ультрафиолетовая лампа. Лампа необходима для работы фотокаталитического фильтра.

Так выглядит внутренняя часть корпуса, куда вставляется блок фильтров:

На железных креплениях расположена УФ лампа. Напомню устройство блока фильтров:

И крепим его в полость посередине блока фильтров таким образом, чтобы осталась небольшая щель, в которую и будет проходить УФ лампа. Обматываем все скотчем, чтобы держалось крепко:

Пробуем вставить такой блок назад в корпус — безуспешно. Уплотнитель не держится.

Тогда я вспомнил, что УФ лампа и ее держатели нужны только для фотокаталитического фильтра. А от этого фильтра я специально отказался из-за его потенциального вреда. Бинго! Давайте просто уберем эту конструкцию с лампой. Она крепится на заклепках, но они легко вырываются руками:

Теперь, когда УФ лампы и ее крепления нет, центральная полость в блоке фильтров больше не нужна. Заделаем ее намертво уплотнителем и скотчем поверх.

Вставляем блок фильтров назад, результат — 6 мкг/м3 (на улице — 10 мкг/м3, по умолчанию установка выдает 8 мкг/м3). Результат хороший, но чуть хуже того, где HEPA фильтр стоял первым. Значит, утечки есть не только в центральной полости блока фильтров.

Заклеиваем скотчем несколько потенциальных щелей в блоке фильтров. Запускаем — ура, 5 мкг/м3! Итак, утечку в блоке фильтров мы локализовали и пофиксили.

Ставя HEPA фильтр первым мы выяснили, что утечка есть и до входа в первый фильтр. Значит, нужно смотреть на нижнюю часть блока фильтров и корпуса.

Труба с воздухом с улицы сильно уже, чем сам блок фильтров. Воздух может отражаться от фильтров и уходить назад по нижней части корпуса. Поэтому заклеиваем снизу скотчем все, что не над трубой с воздухом.

Также клеим уплотнитель по периметру нижней части блока фильтров.

Запускаем — получаем 3 мкг/м3. Отлично! Теперь заделаем весь низ корпуса вентиляции уплотнителем и проклеим скотчем. Запускаем — ура, 2 мкг/м3.

Воздух ищет путь наименьшего сопротивления. После исправления прошлой утечки воздух нашел этот путь через крышку, закрывающую блок фильтров. Я понял это по свисту, который оттуда шел. Пришлось заклеить крышку скотчем:

Итог — я исправил несколько утечек воздуха. В день экспериментов без фильтров вентиляция выдавала 10 мкг/м3, с фильтрами без моих изменений — 8 мкг/м3, после всех исправлений утечек воздуха — 2 мкг/м3. Замечу, что числа примерные, так как между замерами проходили минуты-часы, а качество воздуха на улице постоянно меняется. Уровня 2 мкг/м3 мне было достаточно: на этом я и остановился.


Получается, что HEPA фильтр заработал на 80% эффективности вместо 20%. И раз основная проблема была в утечке воздуха, кажется, и остальные два фильтра тоже начали очищать воздух эффективнее.

Раньше мы держали вентиляцию на второй скорости: этого хватало для поддержания 700 ppm CO2. После фикса утечек воздуха пришлось включить вентиляцию на третью скорость, чтобы поддерживать тот же уровень CO2. Из-за этого уровень шума поднялся с 34 до 37 дб. Это сильно шумнее, но спать еще можно.

Что бы я сейчас делал по-другому если бы проходил путь с нуля

  1. Я бы проверял работу вентиляции с помощью прибора для измерения pm2.5 сразу на демо-стенде производителя.
  2. Я бы проверял на демо-стенде устройство корпуса и блока фильтров: нет ли там щелей.
  3. Я бы не обращался в Minibox. Дело даже не в утечках воздуха, а в подходе к решению моей проблемы.
  4. Я бы ставил не готовую систему с HEPA фильтром, а отдельно вентиляционную установку и отдельно блок фильтров. Вентиляцию я бы смотрел в первую очередь от Turkov: про них были отличные отзывы. Блоки фильтров — например, этот или этот.
  5. Я бы ставил систему с воздухообменом от 600 м3/ч чтобы она была еще тише моей текущей на 350 м3/ч, например, Turkov Capsule 600. Разница в цене c 350 м3/ч небольшая.
  6. Я бы не стал покупать Air Quality Pollution Monitor. Купил бы только AirVisual Pro.
  7. Возможно, поставил бы бризер вместо приточки: это дешевле и проще. Как вариант, Тион с шумоглушителем. Либо посмотрел бы на бризеры, которые могут быть тише Тиона, например, бризер от Xiaomi. Для комнаты, не граничащей с балконом, я рассматриваю это как основной вариант.
  8. Был бы готов к тому, что вентиляция в квартире — во многом случайность. Не знаешь заранее, на какую скорость надо будет поставить вентиляцию или бризер для твоей комнаты. Поэтому не знаешь заранее и уровень шума, даже если съездишь послушать.
  9. Присмотрелся бы к системам с рекуперацией для экономии счетов за электричество и сохранения влажности. В ноябре-декабре у меня уходило 1500 руб на электричество для обогрева воздуха в вентиляции. Изначально я отбросил рекуперацию, думая что по закону ее нельзя делать в многоквартирных домах. Но, похоже, я ошибался.
  10. Проклеивал бы все не обычным, а алюминиевым или армированным скотчем. В комментариях и на форуме ixbt указали, что так лучше, и обычно алюминиевый скотч применяется в вентиляции.

Полезные ссылки

    на Хабре
  1. форум ixbt по приточкам: часть 1, часть 2, часть 3, часть 4, часть 5. Для удобства поиска (например, по названию бренда) советую вывести все страницы обсуждения на одну страницу нажав на «печать» -> «все сообщения темы на одной странице».

Замечание

Все описанные проблемы по вентиляции Minibox Home-350:

  1. субъективны, и их наличие является только моим мнением: хотя бы потому, что я не могу гарантировать работоспособность своего прибора для измерения pm2.5. Кроме того, замеры производились с разницей в минуты-часы между друг другом, что уже делает все эксперименты неточными.
  2. относятся только к моей установке: их может не быть у других покупателей.
Читать статью  Система кондиционирования для квартиры

Всё описанное в статье является моим личным мнением. Все высказывания о товарах и компаниях являются моими оценочными суждениями, а не фактами.

Как сделать вентиляцию приточную, вытяжную

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция - организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана - простое устройство

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме - устанавливаются вентиляторы подходящего типа

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция - отдельные устройства в каждой комнате, вытяжка - через кухню или ванну

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка - централизованная

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

    Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Источник https://www.projectclimat.ru/ventilation-aircondition-apartment-steps.php

Источник https://habr.com/ru/post/482352/

Источник https://stroychik.ru/ventilyaciya/kak-sdelat-ventilyaciyu-v-dome

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
