Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Содержание

Как выбрать источник водоснабжения на даче

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Это самый простой способ сделать зимний водопровод на даче, но он — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные — их на дольше хватит.

Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.

Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить

Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.

Возможно, вам будет интересно прочесть «Как сделать автополив«.

Как сделать водопровод на даче

В данном разделе нашей статьи, вы сможете найти ответы на многие вопросы по устройству дачного водопровода, а также, алгоритм его сборки и прокладки, схему, необходимые материалы, инструмент и список работ.

Схема водоснабжения на даче

Первый и очень важный пункт, к которому мы рекомендуем отнестись очень серьезно. От его корректности и дальнейшего соблюдения плана и проекта, будет зависеть работоспособность водопровода и его качество.

Итак, изначально следует определиться с начальным и конечным пунктом магистрали, выбрать оборудование, точки подачи воды в помещениях, источник поставки воды, материал и инструмент. Далее, точно определить схему прокладки и схему подключения водопровода на даче.

Вам необходимо составить чертеж, нанести на него путь магистралей, размеры, места установки насосного оборудования и так далее, после, перейти к материалам и инструменту.

Материал и инструмент для работы

Наиболее часто используется полипропиленовая труба или металлопластиковая труба, которая и формирует трубопровод по территории путем соединения спаиванием или специальными фитингами, соответственно. Размер труб, длина, диаметр сечения — все это зависит от индивидуальности водопровода (расстояние от места подачи воды, давление, мощность насоса, высота подъема воды, склон участка и так далее), поэтому мы не будем приводить какие-либо данные, чтобы не вводить вас в заблуждение.

Кроме того, организация водопровода на даче потребует от вас множества расходников и специальных деталей, которые подбираются также индивидуально.

Из инструментов хотелось бы сразу заявить обязательное присутствие лопаты, молотка, бура, дрели или перфоратора, стандартного набора (молоток, плоскогубцы, отвертки и так далее), болгарки, паяльника для труб (если вы выбрали полипропиленовые трубы).

Также, обязательно позаботьтесь о единовременной покупке всего необходимого, это даст вам возможность сэкономить и не остаться без нужных деталей и инструментов в разгаре работы.

Подготовительные работы

Мы уже неоднократно говорили о списке задач, которые входят в подготовительные работы, а потому только расставим акценты. В первую очередь, обязательное следование проекту и схеме, далее, разметка участка и пути магистрали, после, рытье траншей необходимой глубины.

Выбор оптимальной схемы

Для того чтобы определиться с наиболее подходящей схемой, нужно учесть ряд важных обстоятельств, среди которых:

периодичность использования дачной бани;
количественно выраженная потребность в литрах;
финансовые возможности дачника;
стремление хозяина проложить водопровод один раз и на 10-15 лет забыть о ежегодной сборке/разборке;
протяженность и конфигурация наружной линии.

Обязательно нужно учесть, желает ли хозяин заняться прокладкой летнего водопровода своими руками или решил предпочесть услуги бригады строителей. Рассмотреть все частные случаи мы, безусловно, не сможем, но общие постулаты в выборе схемы зададим.

Существуют два варианта прокладки дачного водопровода, не подлежащего зимней эксплуатации, это:

Временный. Проложенный по поверхности, установленный на невысокие стойки или слегка присыпанный землей трубопровод. Сооружают систему из гибких шлангов с защелками или из ПВХ труб с фитингами, угловыми муфтами, кранами. Плюсы в простоте сборки, доступной неопытному мастеру. Привлекает скорость сооружения и относительная дешевизна. Минусы в возможности случайно повредить, в доступности для хищений и неудобстве мешающих передвижению по участку элементов.
Стационарный. Проложенный в мелкой траншее, заглубленной на 0,3 — 0,8 м от поверхности, водопровод. Для сооружения его обычно покупают трубы ПН, которые состыковывают сваркой, или трубы ПНД с удобными соединительными и угловыми фитингами. Плюсы в надежности, комфорте на участке, защищенности от нежелательных посягательств. Да и возиться с ежегодной сборкой не нужно. Минус в затратах, как финансовых, так и трудовых.

К числу преимуществ обоих способов относят малую толику земляных работ по сравнению с сооружением зимнего водоснабжения.

Не нужно усердствовать с заглублением линии даже стационарного летнего трубопровода. Ему не страшен мороз, если система законсервирована. Глубину закладки его определяют критерии использования земельного надела:

0,3 — 0,4 м вполне достаточно для расположения водоносной линии под газоном или вдоль дачной дорожки;
0,7 — 0,8 м нужно, если магистраль пройдет под грядками, чтобы не повредить трубы лопатой.

При неглубокой закладке можно применить народную хитрость и закрыть трубопровод сверху согнутым «домиком» листовым железом, разрезанной вдоль старой трубой большого диаметра и т.д. Защищенный летний трубопровод не станет «диктовать условия» при переносе клумб и грядок.

Установка насоса

Теперь осталось выяснить что нужно, для подключения воды в доме из колодца.

Для поверхностного насоса лучше оборудовать отдельное помещение, потому что он очень сильно шумит. Желательно чтоб температура в таком месте была более 2 градусов тепла.

После того как с местом для насоса определились, то необходимо на трубу установить клапан, чтобы вода не стекала обратно в колодец.

Конечно желательно перед клапаном тоже установить фильтр, который будет защищать систему от грязи. А уже в самом помещении монтируется целая система фильтрации воды.

Далее, это все подключается к общей системе подачи воды из колодца, которая работает бесперебойно.

Для того чтобы в процессе было постоянное давление воды, необходимо установить гидроаккумулятор, он позволит после достижения нужного уровня воды, выключать насос. Нужно только его подключить и можно пользоваться. Если нужна горячая вода, то для этого устанавливается электрический водонагреватель.

Насосная станция

Как организовать простое водоснабжение дачи из колодца или умеренно глубокой скважины? Какое оборудование для этого необходимо?

Станция Калибр СВД-1550

Армированный шланг для поверхностного насоса

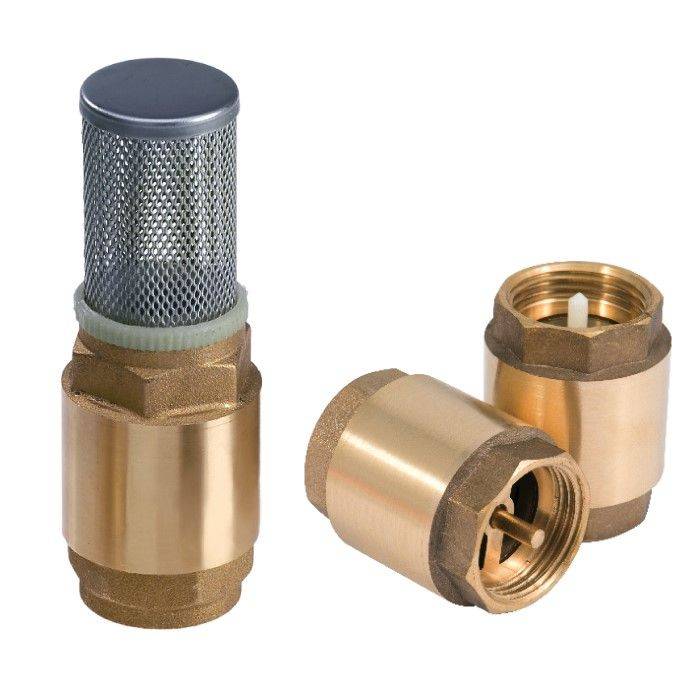

Клапаны для насоса

Глубина всасывания

С какой глубины может поднять воду насосная станция?

Ответ зависит от ее типа.

Большая часть поверхностных насосов не способна всосать воду с глубины свыше 8-9 метров. Секрет прост: перепад давлений в атмосферу поднимает водяной столб на 10 метров, а перепад между рабочей камерой насоса и окружающим воздухом несколько меньше атмосферы.

Разрежение во всасывающей трубе может поднять воду всего на 8 метров

Однако станции с внешним эжектором успешно обходят связанное с атмосферным давлением ограничение. Как? Да очень просто: вместе с всасывающей трубой в скважину опускается напорная, на конце которой монтируется эжектор — направленное во всасывающую трубу открытое сопло.

Принцип работы эжектора

Поток воды из сопла вовлекает в движение окружающие массы. Глубина всасывания такого насоса определяется скоростью потока на выходе из сопла и может достигать 50 метров.

Напор и производительность

Как подобрать насос по характеристикам?

Его производительность должна быть как минимум равна пиковому потреблению воды. Оно рассчитывается как сумма мгновенных расходов через все сантехприборы, которые могут включаться одновременно. Вот справочные значения расхода для санитарной и бытовой техники:

Нормативные значения расхода для разных видов сантехнического оборудования

К примеру, если вода может одновременно разбираться через мойку, умывальник и набираться в бачок унитаза, суммарный расход составит 0,12+0,12+0,1=0,34 л/с. Такой расход обеспечит насос с производительностью 0,34*3600=1224 л/час.

Необходимый напор складывается из:

Высоты расположения верхнего крана над насосом;
Гидравлических потерь в трубах (примерно метр напора на 10 метров ввода);
Избыточного напора, который обеспечит нормальную работу сантехники.

Факторы, определяющие требования к напору

Место установки

Где установить станцию?

При небольшом расстоянии от источника воды до дачного дома — в доме. Нюанс: в этом случае глубина всасывания уменьшится за счет гидравлических потерь на вводе. Альтернативные места установки — в утепленном домике колодца или в кессоне скважины.

Насос стоит в кессоне скважины

Настройка

Нужно ли настраивать насосное оборудование под свои нужды?

Заводские настройки реле давления (типично 1,5/3 кгс/см2) вполне пригодны для повседневного пользования водопроводом. Если вы хотите их изменить — загляните под крышку реле. Большая гайка регулирует давление выключения, поменьше — дельту давлений между точками включения и выключения насоса.

Читать статью Что такое сухотрубы пожарные

Схема регулировки реле давления

Единственное, на что стоит обратить пристальное внимание — давление накачки гидроаккумулятора. Оно замеряется через ниппель при выключенном насосе и должно быть чуть ниже давления его включения

При более высоких значениях вы получите перебои в подаче воды в моменты, когда мембранный бачок пустеет.

Мембранный бачок всегда можно накачать до нужного давления насосом или компрессором

Подача воды из емкости

Можно ли использовать насосную станцию с накопительным баком?

Вполне. В этом случае его входной патрубок присоединяется к врезке бака через обратный клапан.

Достоинства такой схемы:

Прочность перекрытий больше не ограничивает запас воды: бак можно установить в котельной или подвале;
Можно не бояться заморозков: в подвале благодаря близости грунта температура круглый год держится выше нуля;
Насос может поднять напор до комфортных значений при любой высоте расположения бака.

Водоснабжение насосной станцией из резервного бака

Обратите внимание на обратный клапан на вводе

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

Базальтовые утеплители в виде готовых цилиндрических модулей.
Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

Изоляция для труб из вспененного полиэтилена По статистике, глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Делаем водоснабжение самостоятельно

Некоторые считают что это довольно сложный вопрос. На самом деле она таковой не является.

Если источник водоснабжения уже создан вами или бывшими хозяевами, остается лишь произвести монтаж трубопровода, насоса и прочего оборудования. Это все можно сделать полностью своими руками и нечего этого боятся.

Схемы разводки труб водопровода

После того как сооружена скважина на воду, схема элементов водопровода разрабатывается одним из двух вариантов:

Последовательного соединения труб.
Коллекторная разводка элементов водопровода.

Первый вариант подойдет для небольшого домика.

Принцип его действия заключается в следующем:

По главному трубопроводу последовательно в дом поступает вода.
Тройник с отводом устанавливают в нужную сторону в точках водопотребления.

Недостатком этого варианта является то, что при пользовании несколькими потребителями воды резко падает давление в самой удаленной точке. Поэтому такая схема подводки воды из скважины в дом не приемлема для жилого загородного дома и коттеджа, но хорошо подойдет для дачного жилья.

Коллекторная разводка труб подходит для загородного дома, где постоянно проживают люди. При таком подключении от главного коллектора отводятся отдельные трубы индивидуально в любую точку водозабора в доме.

Внутренний монтаж и разводка

Что касается внутренней системы водопровода, то для комфортного проживания в загородном доме потребуется наличие горячей воды. Безусловно, водонагреватели без водопровода для дачи могут быть приобретены и позднее. Однако рекомендуется потратить небольшую дополнительную сумму и приобрести их уже при установке водопровода. Водонагреватели бывают газовыми и электрическими, однако большинство современных, подходящих для загородных условий нагревателей являются электрическими. Перед покупкой также следует определиться с объёмом устройства.

Так или иначе, последней задачей остаётся разводка водопровода в частном доме своими руками, которая потребует следующих познаний в области сантехники. Существует две основные схемы разводки: последовательная и параллельная.

При параллельной же схеме в разводке водопровода внутри дома используется коллектор, то есть широкий канал для отвода воды. В коллектор поступает вода из источника, а уже из него по проложенным трубам вода поступает к другим пользователям.

В любом случае окончательный выбор системы водоснабжения, системы внутренней разводки, сезонного или круглогодичного использования водоснабжения на загородном участке зависит от индивидуальных особенностей и требований владельца.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Чтобы система водоснабжения смогла обеспечить максимальный комфорт жителям, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные узлы. Очень желательно начинать разработку еще на стадии архитектурного проекта.

Воплощать замыслы в жизнь и обустраивать водоснабжение частного дома своими руками должен если не профессионал, то человек, который вник во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначим устройство различных источников водозабора и предоставим рекомендации по выбору оборудования. Поэтапная инструкция по обустройству водоснабжения дополнена наглядными изображениями и видео-роликами.

Принцип работы автономной системы водоснабжения

Система водоснабжения — один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Организация независимой системы водоснабжения частного дома позволяет существенно снизить расходы на содержание жилища

Система водоснабжения частных построек включает две взаимосвязанные части: наружную и внутреннюю. Наружная часть состоит из источника и водопровода, как правило, проложенного под землей

Внутреннюю часть системы составляют трубопровод, оборудование для откачки, формирования запаса воды, точек водоразбора, расположение которых определяется согласно удобству пользования и обслуживания

При включении в систему гидроаккумулятора и реле давления, предназначенных для автоматизации запуска и остановки насоса, процесс подачи воды в краны осуществляется без участия хозяев

Если не планируется автоматизация работы системы, в схему водоснабжения включают накопительный бак, наполнение которого необходимо контролировать

Откачиваемая из автономного источника вода может использоваться для обеспечения контура водяного отопления теплоносителем после подготовки ее котлом

На базе частного источника воды могут быть организованы все основные виды инженерных систем: ХВС, отопление, ГВС

Шаг 3: Организация водоснабжения из независимого источника обеспечит поставку требующегося количества воды для ухода за участком

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Читать статью Замена труб в ванной комнате: как не наделать ошибок при ремонте

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Внутренняя часть системы водоснабжения частного дома

Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Водоснабжение частного дома

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

Чтобы правильно подобрать параметры системы, необходимо:

Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации водопроводной системы дома чаще всего используют подземные воды, отдавая предпочтение защищенным водонепроницаемыми породами водоносным горизонтам.

Точки их забора и месторасположение на загородном участке необязательно согласовывать с органами СЭС, если эксплуатироваться будет не артезианская скважина. Для использования поверхностных источников необходимы специальные обоснования.

Вероятные источники водоснабжения загородного дома

Водозаборные сооружения следует сооружать на повышенном участке. Скважины и колодцы с питьевой водой должны быть удалены от мест потенциального загрязнения (уборных, компостных куч, свалок и т.д.) не менее чем на 50 м (+)

Выбор вида водозаборного сооружения в основном зависит от особенностей геологической обстановки местности, глубины расположения водоносных горизонтов, количества потребляемой воды.

Чаще всего используют скважины и колодцы, реже — каптажи родников и др. От конструкции сооружения зависит выбор определенного водоподъемного оборудования.

Сооружения для забора воды технической категории размещают не ближе 20 метров от очистных систем, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнений.

Участок для их устройства выбирают не подтапливаемый, исключающий затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна возвышаться на 80 см и иметь защищающую от осадков и пыли крышку.

При заборе, транспортировке и хранении воды необходимо использовать безопасные материалы, которые не будут ухудшать ее качество.

Выбор источника для устройства системы водоснабжения зависит от местных геологических условий и целей использования откачиваемой воды

Колодцы устраивают для добычи воды с глубины до 25 — 30 м. Она редко бывает питьевой категории. Для забора из колодца используются в основном поверхностные насосы

Для откачки воды с глубины 25 и более метров бурят и обустраивают скважины. Воду из них качают погружными насосами, ее используют в качестве питьевой

Из выработок глубиной 10 — 15 м, традиционных и абиссинских колодцев, добывают воду технической категории, которую без предварительной подготовки нельзя использовать как питьевую

Использование скважины для организации водоснабжения

Выбор в пользу скважины чаще всего осуществляют, если вода залегает на двадцатиметровой глубине.

Скважины бывают двух типов:

Артезианские. Могут быть глубиной от 100 м и больше. Изредка бывают фонтанирующими, если устроены в распадке. Недостатком является высокая стоимость работ. Кроме того, вода может оказаться сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
Скважины неглубокого заглубления (в т. ч. абиссинские). Их установка стоит значительно меньше, но недостатком является то, что со временем они могут заиливаться, особенно если не используются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Скважины — это наиболее часто встречающиеся водозаборные сооружения.

Бурение скважины

Бурение скважин требует наличия места для подъезда и манипуляций крупной техники. Часто отсутствие такого пространства делает очень затруднительным механизированную разработку источника воды

Их конструкция может отличаться, но общий принцип устройства скважин сохраняется.

Они состоят из таких частей:

Устья и надземной части. По правилам, устье обустраивается в подземной камере — кессоне. Если кессон не используется, чтобы предотвратить просачивание дождевой воды в скважину, сооружают герметичный оголовок.
Ствола, стенки которого укрепляют обсадными трубами из стального сплава, пластмассы. Изредка для обустройства артезианских скважин на больших глубинах применяются асбестоцементные трубы.
Водоприемной части, которая имеет отстойник и фильтр. В скальных породах можно и не использовать приспособления для фильтрации.

Вокруг сооружения рекомендовано сделать отмостку. Для скважин, которые заиливаются, желательно оборудовать специальное место для отвода воды, чтобы не допустить размывание грунта во время промывки выработки.

Если место не получается организовать, для вывоза воды от промывки надо будет арендовать машину ассенизаторов.

Шаг 1: Для устройства системы водоснабжения скважину недостаточно пробурить, ее требуется обустроить. Под установку кессона ствол окапывается на глубину его погружения

Шаг 2: В котлован с утрамбованным или залитым бетонном дном устанавливается кессон. В примере используется готовая металлическая емкость с гидроизоляционным внешним покрытием

Шаг 3: Для забора воды из выработки требуется скважинный насос, который необходимо подключить к водоподающей трубе и сети питания

Шаг 4: Перед погружением насоса в выработку напорная труба обустраивается пластиковым приспособлением для герметизации устья

Шаг 5: после погружения глубинного насоса в ствол скважины по факту подгоняется и притирается пластиковая крышка оголовка

Шаг 6: В 20 — 30 см от патрубка насоса монтируется обратный клапан, подающая труба подсоединяется к наружному водопроводу

Для автоматизации процессов запуска и остановки работы насоса устанавливается реле давления. Если есть вероятность работы в условиях «сухого хода», вместо реле используется блок автоматики

Шаг 8: Для возможности без проблем эксплуатировать скважину в зимнее время кессон утепляют до глубины сезонного промерзания грунтов, на поверхности устанавливают утепленный бокс

Применение колодцев в качестве источника воды

Колодец сооружают преимущественно из бетонных колец, каменной кладки, иногда их стенки выполняют из древесины. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из того и другого. Если поступление идет через дно, заглубленное в песок, то его снабжают гравийным донным фильтром.

При поступлении воды через стенку устраивают специальные «окна» из пористого бетона, которые засыпают гравием в качестве дополнительного фильтра.

Колодец на участке

Сооружение колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то выкопать, а затем и обслуживать его можно самостоятельно

Детальная информация об организации водоснабжения из колодца представлена в статье.

Устройство каптажных камер при использовании родника

Устройство защитного сооружения над родником мало отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые оборудуют фильтрами. В скальных породах фильтрация не требуется.

Если в воде присутствуют взвешенные частицы, то камеру разделяют пополам перегородкой, один отсек служит для отстаивания и очистки от осадка, другой — для забора воды.

Каптажная камера

Если не организовать слив из родника, то, при условии слабого потребления воды, источник может застаиваться и вода в нем портиться (+)

Для выхода лишней воды при наибольшем дебете источника, в стене камеры предусматривают переливную трубу. На ее конце устанавливают клапан, который пропускает воду, но предотвращает попадание в родник мусора и проникновения грызунов.

Оборудование для автоматической подачи воды

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинается с оценки типа водозаборного сооружения, его глубины и других характеристик.

Автоматизированная система включает:

насос или готовую насосную станцию;
систему фильтрации для очистки воды;
накопительную и регулирующую емкость;
наружный и внутренний трубопровод;
приборы для автоматического регулирования.

При установке емкостей и насосов необходимо четко выполнять требования изготовителей оборудования.

Регулирующие и накопительные баки для воды

Емкости для запаса воды различают по принципу эксплуатации:

Безнапорный негерметичный бак. Изготавливается преимущественно из полимерных материалов. Помогает создавать напор благодаря размещению в наивысшей точке системы. Чем выше установлен накопительный бак, тем больший напор воды будет в системе. Поднятие емкости на каждый метр увеличивает напор на 0,1 атмосферу.
Гидропневматический бак. Внутри он разделен на два отсека мембраной. Создает напор благодаря сжатому воздуху в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном вентилируемом помещении, температура которого не опускается до отрицательных значений. Под емкостью устанавливают поддоны для защиты от небольших протечек. Бак снабжают съемной крышкой и оборудуют запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы за единицу времени. Этот показатель является основополагающим в выборе гидроаккумулятора. У погружных насосов допустимый интервал между включениями больше, чем у поверхностных. Включаться им положено реже, значит, гидробак должен быть больше.

Для работы в тандеме с поверхностными насосами чаще всего покупают мембранные баки вместительностью от 12 до 24 л. Если в населенном пункте наблюдаются перебои с электричеством, то рекомендуется установить гидроаккумулятор на 250 и более литров, чтобы можно было закачивать и какое-то время хранить резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвальных помещениях, подсобках, в которых температура не опускает ниже нуля.

Накопительный бак

В системе с накопительным безнапорным баком процесс водоснабжения автоматизируют с помощью поплавкового клапана и датчика включения и выключения

Очистка водопроводной воды от примесей

Способ очистки водопроводной воды выбирают по результатам ее анализа. Проанализировав их и определив наиболее острые проблемы, отдают предпочтение тому или иному устройству.

Например, если необходима очистка от ржавчины, то для этого применяют фильтрацию через специальные сменные картриджи для фильтров. Обезжелезователи также удаляют запах сероводорода и марганец.

С удалением фтора из воды поможет справиться фильтр реверсивно-осмотического действия, который используется для приготовления на кухне питьевой воды.

Для более тщательного очищения может применяться специальная станция для водоподготовки. Если необходимо уменьшить жесткость, используют фильтры умягчители. При использовании колодезной воды рекомендуют применять ультрафиолетовый обеззараживатель.

Для подготовки воды, откачиваемой из автономного водозабора, необходим комплекс фильтров. Выполнять они будет как грубую, так и тонкую очистку

Первым в дело очистки воды из водозабора вступает фильтр грубой очистки. Устанавливают его на входе всасывающей трубы поверхностного насоса или за патрубком глубинного

Для защиты приборов и оборудования в водопровод включают сетчатые фильтры грубой очистки, удерживающие пропущенные на первой ступени фильтрации включения

Для тонкой очистки устанавливается комплекс фильтров из систем для обезжелезивания, аэрации, умягчения. Финишную очистку лучше доверить системе обратного осмоса

Как сделать водопровод на даче своими руками: как правильно организовать и провести воду в дачный домик — схемы, правила, рекомендации

провести водопровод на дачном участке

Любой собственник земельного надела перед строительством жилого здания решает первоочередную задачу – создание автономной скважины. Этот вопрос актуален для людей, не имеющих возможности присоединения к центральной магистрали. К сожалению, в России существует много небольших населенных пунктов, не пользующихся услугами водоканалов. Это обусловлено огромными экономическими затратами из-за большого расстояния от мегаполисов до маленьких поселений. А так как питьевая жидкость является стратегическим ресурсом, без которого оборвется жизнь, то мы расскажем, как правильно организовать, сделать, собрать и провести систему водопровода в доме, на загородном дачном участке своими руками, что для этого нужно – о схеме устройства водоснабжения дач.

Читать статью Греющий кабель для водопроводных труб

Особенности индивидуального источника

как подключить водопровод на даче

Независимость от государства – это дорогая роскошь, так как приходится брать на себя все издержки по установке, обслуживанию и ремонту всего комплекса. Однако автономия в дальнейшем позволит не платить за поступающую жидкость. Таким образом, можно использовать неограниченный объем для бытовых нужд, приготовления пищи, наполнения бассейна и душа, полива палисадника и огорода.

Простейший вариант, когда рядом с домом сооружали колодец и помещали в него насос с присоединенным шлангом, конец которого оставался в свободном положении, устарел. Современные реалии показали, что граждане хотят жить в комфортных условиях не только в летний, но и в зимние периоды. Инновационные технологии позволяют построить дом со всеми коммуникациями.

Перед началом дела собственник делает планировку всего: от посадки деревьев, размещения здания, гаража, сараев до обустройства и установки системы водопровода на даче.

Создание отдельного помещения для размещения точки входа, бойлерного узла (накопителя), нагревателя и других технических устройств. Для этого вполне достаточно комнаты на первом этаже площадью до 4 квадратных метра.
Определенное количество материалов и комплектующих (полипропиленовые или металлические трубы, фитинги, соединители).
Схемы распределения всех основных элементов комплекса.
Пошаговый план выполнения монтажа.
Смета.

Довольно объемная конструкция состоит из следующих деталей:

Насос для подъема жидкости на поверхность.
Манометр для точного измерения давления.
Расширительный бак для поддержания необходимого уровня напора.
Реле, предназначенное для стабилизации тока в электрической цепи.
Полноценная автоматическая защита.
Фильтры для грубой и тонкой очистки, предотвращающие попадание различных примесей. От модели зависит функциональность аппаратов. Некоторые виды избавляют от абразивных частиц песка, глины, ила, мелкого гравия. Другие производят более глубокую фильтрацию вплоть до обезжелезивания и аэрации.
Накопительный или проточный водонагреватель. Выбор зависит от финансовых возможностей и предпочтений клиента.
В комплектацию нередко входят трубы разного диаметра, фитинги и краны.

Выбор источника для создания водопроводной системы на даче

что нужно для дачного водопровода

В процессе планирования необходимо изучить все возможные варианты. Немаловажным считается поведение геодезической разведки, которая исследует параметры почвы, глубину залегания грунтовых или поверхностных вод, минеральный состав предполагаемой жидкости. По полученным результатам вы сможете определиться с наиболее оптимальной для вас моделью.

Колодец

водоснабжение дачного домика

Обустройство частной шахты рекомендуется в том случае, если водоносный слой будет не ниже десяти метров. Кроме того, во избежание попадания и размножения органики сооружение подлежит герметичному закрыванию.

На сегодняшний день используют два варианта постройки:

Шахтный колодец оснащают цилиндрическими бетонными кольцами с диаметрами, позволяющие проводить вручную очистку дна. К преимуществу необходимо отнести повышенную производительность за счет большого притока. Минус – высокая стоимость материалов и работы.
Трубчатый. Для этой модели используют асбестовые трубы. Кроме того, они вполне пригодны для узкого прокола из строения, это дает гарантированный объем для удовлетворения бытовых нужд семье из 3-5 человек.

Как проложить, обустроить и подключить водопровод на даче от центральной магистрали

монтаж водопровода на даче своими руками

Перед началом работы вы должны получить разрешение водоканала того района, к которому вы присоединены. Специалисты организации рассмотрят ваш вопрос в самое короткое время и дадут положительный или отрицательный ответ. Он будет зависеть от того, существует ли возможность проложить до вашего участка трубы. Могут встречаться непреодолимые препятствия в виде стратегических объектов, железнодорожных и шоссейных путей, скальных пород и т. д. Кроме того, если существует большое расстояние, то часть расходов придется взять на себя, а это существенные затраты.

Для инициации процесса необходимо собрать большое количество документов, купить счетчик, оплатить работу. Операция подсоединения не займет много времени. Вам потребуется выкопать траншею определенной длины, насыпать в нее «подушку» из песка слоем в 15-20 см, положить линию труб, произвести утепление и врезку в магистраль.

Как провести воду в дачный домик на земельном участке своими руками из живого источника

Вариант, конечно, интересный, но требует больших затрат. Основной проблемой является наличие на небольшом расстоянии озера, пруда, реки или ручья. Для питьевых нужд потребуется установка многоэтапной фильтрующей станции, так как без нее вы получите на выходе некачественную жидкость, которая может нанести серьезный вред здоровью. Для полива вам придется всего лишь проложить трубопровод, поместить в источник насос и подключиться к электропитанию.

Водяная скважина

Этот процесс бурения является очень дорогим и требует геодезической разведки и тщательного внимания со стороны рабочей бригады. Однако, получив такой доступ, вы будете гарантировано обеспечены качественной водой на неопределенный срок в любом объеме. Единственный минус – необходим постоянный контроль за оборудованием, для профилактического осмотра и ремонтных работ.

Зимняя или летняя система водоснабжения дачного домика

В зависимости от предпочтений собственника и его планов по поводу использования коттеджа подбирается один из двух вариантов присоединения к центральной магистрали: конструкция будет функционировать исключительно в теплое время или круглогодично.

1,5 м3/ч Для технической воды

MBFT-75 Мембрана на 75GPD

Обе модели являются полуавтономными и включают в себя обязательное подключение к электросети и точке входа в трубопровод. Кроме того, они должны быть оснащены системой приостановления и консервации для предотвращения замерзания и преждевременного выхода из строя самих труб, будь то металлических или пластиковых. Сток влаги происходит в конце летнего сезона, а в зимнее – после каждого отъезда в город.

Как выглядит устройство типового водопровода на даче

проводка воды на даче

В зависимости от модели и производителя изделие комплектуется следующими элементами:

Сваренная или спаренная линия труб, изготовленная из полипропилена, железа или металлопластика.
Арматура, фитинги, шланги.
Реле для поддержания нормального напряжения в электроцепи.
Манометр для измерения давления.
Насосное оборудование.
Накопительный бак разного объема.
Нагреватель.
Фильтры.
Автоматические приспособления.

Как выбрать насос

Перед тем как приобрести изделие, необходимо проконсультироваться со специалистами компетентных компаний, как пример «Вода Отечества».

Профессионалы однозначно подберут для вас вариант исходя из следующих параметров:

Высота водного столба.
Объемы, необходимые для обеспечения всех нужд семьи.
Выдаваемый литраж за единицу времени без критического падения уровня.
Диаметр уложенных в землю колец.
Напор жидкости.
Материальные возможности.

Выбираем трубы для организации, проведения (прокладки) и подключения водопровода на даче

В наследие от Советского Союза нам досталась система, сделанная исключительно из металла. На практике этот вид материала показал свою несостоятельность. Со временем образуется ржавчина, которая ведет к сужению просвета и это, в свою очередь, приводит к снижению пропускной способности. Нередки прорыва магистралей. Вода, поступающая к потребителю, обладает неприятным цветом и запахом, содержит частички железа и кальция.

Современная промышленность предлагает альтернативные варианты. Рассмотрим каждый из них.

Трубы ПНД

как сделать воду на даче своими руками

Аббревиатура обозначает полиэтилен низкого давления.

К преимуществам данного типа изделия можно отнести:

Простота монтажа. Для сборки нет необходимости привлекать специалистов с дополнительным оборудованием. Любой хозяин вполне может собрать конструкцию самостоятельно.
Срок службы – 50 лет.
Не подвержен гниению, ржавлению.
Функционирует при низких температурах.
При замерзании жидкости материал растягивается и не лопается.
Внутренняя часть гладкая, что позволяет отложениям различного типа не откладываться в капсулах.

Трубы ПВХ

как устроить водопровод на даче

Самый бюджетный вариант, но терпит механического воздействия (царапанья, резки).

Монтаж производится холодной сваркой.
Швы выдерживают высокое давление.
Срок эксплуатации такой же, как и у предыдущей модели.
Имеют стойкость к агрессивным химическим соединениям.
Не пригодны для проводки на Крайнем Севере (функционируют при температуре -16/+43 градуса).
Не горит.

как обустроить водопровод на даче

Материал полипропилен годится для разводки трубопровода. На рынке продаются два вида товара с красной (для отопления) и с синей (для водоснабжения) полосками. Из-за того, что трубы из ППР имеют большую жесткость и не поддаются сгибанию, то стоимость сборки увеличивается в разы. Самые дорогие элементы – фитинги. Однако на выходе вы получите надежный водопровод и забудете о нем на несколько десятилетий.

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

SF-mix ручной до 0,8 м3/ч

Разборная и запорная арматура

В зависимости от целей использования (в помещении, на открытом воздухе) необходимо подобрать краны с функцией открытие/закрытие либо простой конфигурации, либо с гранд буксами. Бронзовые задвижки, отсекающие разветвления системы, также возможны, но как вы понимаете, они имеют высокую стоимость.

Контролируем давление

подключение водопровода на даче

Поток воды должен быть одинаковым и не меняться в меньшую или большую сторону. От этого зависит комфортабельность жителей в любое время суток. Для обеспечения нормального давления конструкции оборудуют специальными дополнительными гаджетами: реле, гидроаккумулятором и датчиком отсутствия влаги.

Накопительная емкость

как устроен водопровод на даче

Она необходима для поддержания нормального потока. Бак изготавливается из пластиковой бочки различного размера и помещается на поверхности (чердак, второй или мансардный этаж, специально построенное помещение). Желательно использование любого вида утеплителя (пенопласт, минеральная вата, оптоволокно).

Сливной клапан

Деталь нужна для консервации системы на тот период, пока вы будете отсутствовать. Для этой цели внизу насоса устанавливают элемент, и при выключении комплекса вода будет двигаться на первоначальное место.

Как организовать, сделать, провести канализацию на дачу своими руками для переработки воды

Обязательным условием для комфортного проживания является сливная яма, которую можно вырыть самостоятельно. Но на данный момент она не соответствует санитарным нормам, еще одна проблема будет вас мучить, где найти машину для откачки отходов и сможет ли техника подъехать к месту. Поэтому лучшим выходом станет использование септика из ⅔ бетонных колец или еврокуба. В их задачу входит отделение твердых частиц от жидкости, которая впитается в грунт. И немаловажным будет для вас – вызывать ассенизатора придется один раз в три/четыре года.

Поэтапное руководство – как устроить монтаж водопровода на даче своими руками

Во избежание просчетов и ошибок, излишних трат постарайтесь уделить особое внимание данному процессу. Составьте план, определитесь с материалами, составьте смету, закупите насосное оборудование и дополнительные инструменты. После тщательной подготовки приступайте к работе.

Составляем схему

Самостоятельно или с помощью специалистов необходимо сделать следующие операции:

Узнайте глубину залегания подземных вод.
Установите, насколько промерзает земля в вашей области.
Определитесь с уклоном местности.
Распишите существующие коммуникации.
Уточните, сколько точек необходимо установить в доме.

Можно план сделать в трехмерном изображении при помощи компьютерной программы. Так вы сможете учесть все нюансы, которые не видны на бумаге.

Подготавливаем инструменты

Опустим тот момент, что вы уже имеете колодец или скважину. Для монтажа вам необходимо иметь набор для земляных и сантехнических работ: штыковая и совковая лопаты, ножик, ручная или дисковая пила, рулетка, карандаш, сварочный аппарат, разного вида ключи, силиконовый наполнитель, вставленный в пистолет для герметизации. Для подключения к электрической сети, разводки кабелей и установки розеток необходимо запастись комплектом электрика.

Как сделать проводку воды на даче своими руками

система дачного водопровода

Придерживайтесь поэтапного плана, где необходимо:

выкопать траншеи для проводки электрического провода и складирования труб;
поставить насос и сливной клапан;
подключить дополнительные механизмы;
смонтировать систему и вывести наружные узлы забора жидкости;
проверить работоспособность комплекса;
засыпать траншею;
пользоваться на постоянной основе.

Выбираем нагреватели

От ваших предпочтений зависит, какой тип изделия вы купите: накопительный (бойлер), проточный газовый или электрический. Все они прекрасно справляются со своей функцией, отличие состоит только в стоимости.

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Видеоматериал по теме

Мы предоставляем вам наглядное пособие, по которому можно понять, как правильно провести водопровод для разных целей без привлечения со стороны специалистов.

Утепление

Так как территория Российской Федерации располагается в различных географических широтах, то во избежание деформации и разрыва труб рекомендуется использовать материал в виде керамзита, сухого грунта или специальным кабельным каналом.

Горячее водоснабжение

Самый простой вариант — это установка электрического нагревателя накопительного типа с автоматическим поддержанием температуры и внешней теплоизоляцией.
